LM3S1918-IBZ50-A2

LM3S1918-IBZ50-A2 от Texas Instruments

Общее описание

Микроконтроллер LM3S1918-IBZ50-A2 от Texas Instruments основан на ядре ARM® Cortex®-M3 и входит в семейство Stellaris. Он предназначен для приложений, требующих высокой производительности, низкого энергопотребления и интеграции множества периферийных устройств. Этот микроконтроллер имеет 32-битное ядро с тактовой частотой до 50 МГц, что обеспечивает отличную производительность для широкого спектра встраиваемых систем.

Преимущества

• Высокая производительность: 32-битное ядро ARM® Cortex®-M3 с тактовой частотой до 50 МГц.
• Большой объем встроенной памяти: 256KB флэш-памяти и 64KB RAM, что позволяет хранить большие программы и данные.
• Многочисленные интерфейсы: Поддержка I2C, IrDA, Microwire, SPI, SSI, UART/USART позволяет легко взаимодействовать с различными периферийными устройствами.
• Разнообразные периферийные устройства: Включает в себя АЦП с 8 каналами 10-битной точности, PWM, таймеры, и многое другое.
• Низкое энергопотребление: Оптимально подходит для энергоэффективных приложений.

Недостатки

• Устаревший статус: Статус компонента "Obsolete" означает, что его производство прекращено и могут возникнуть сложности с его приобретением.
• Ограниченный температурный диапазон: Рабочие температуры от -40°C до 85°C могут не подходить для всех рабочих условий.

Типовое использование

• Встраиваемые системы: Контроллеры, системы сбора данных, системы управления и автоматизации.
• Интерфейсные устройства: Коммуникационные модули, модули связи и управления периферийными устройствами.
• Потребительские устройства: Автоматизированные бытовые устройства, умные гаджеты, игрушки и т.д.
• Промышленная автоматизация: Системы мониторинга и управления оборудованием.

Рекомендации по применению

• Питание: Рабочее напряжение питания должно находиться в пределах от 2.25V до 2.75V для обеспечения стабильной работы.
• Теплоотвод и охлаждение: Разместите микроконтроллер на печатной плате с достаточным теплоотводом для предотвращения перегрева.
• Интерфейсные схемы: Используйте согласующие схемы для интерфейсов, чтобы обеспечить надежное соединение с периферийными устройствами.

Основные технические характеристики

• Ядро процессора: ARM® Cortex®-M3.
• Размер ядра: 32-бит.
• Частота: До 50 МГц.
• Объем флэш-памяти: 256KB.
• Объем RAM: 64KB.
• Интерфейсы: I2C, IrDA, Microwire, SPI, SSI, UART/USART.
• Аналоговые входы: 8 каналов АЦП с 10-битной точностью.
• Напряжение питания: 2.25V ~ 2.75V.
• Рабочая температура: -40°C ~ 85°C.

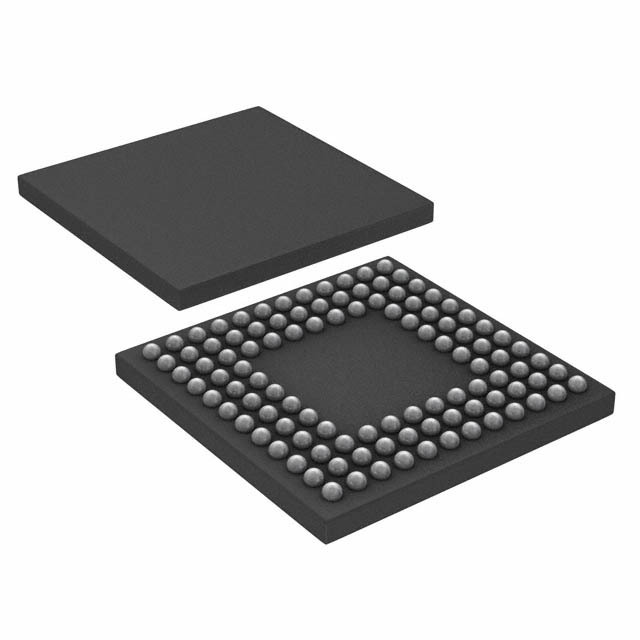

• Корпус: 108-LFBGA (10x10 мм).

Возможные аналоги

• LM3S9B96: Аналогичный микроконтроллер от Texas Instruments с улучшенными характеристиками и функциями.
• STM32F103: Микроконтроллер от STMicroelectronics с аналогичным ядром и схожими параметрами.
• ATSAM3X8E: Микроконтроллер от Microchip Technology с ядром ARM® Cortex®-M3 и схожими характеристиками.

LM3S1918-IBZ50-A2 - это мощный и универсальный микроконтроллер, подходящий для множества приложений, требующих высокой производительности и надежности. Несмотря на его устаревший статус, он по-прежнему остается отличным выбором для различных встраиваемых систем.
