Описание LM3678SD-1.2EV от Texas Instruments

Общее описание

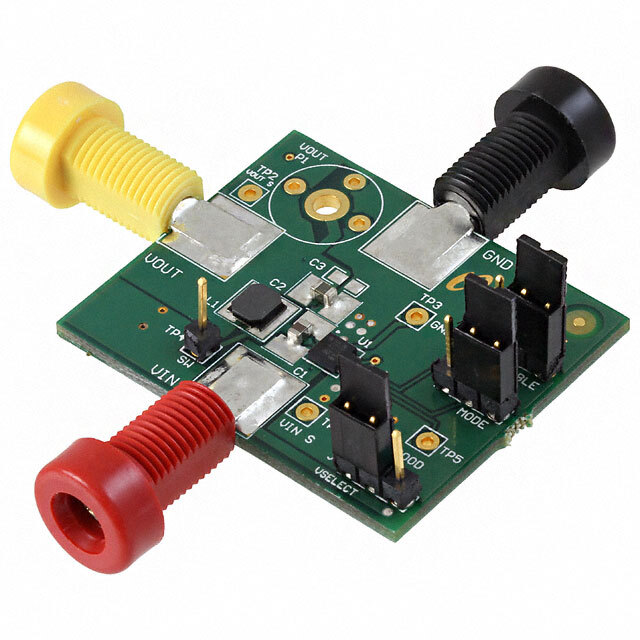

Плата оценки LM3678SD-1.2EV от Texas Instruments предназначена для оценки и тестирования работы преобразователя понижающего типа LM3678. Этот преобразователь предназначен для обеспечения стабильного напряжения с минимальными потерями в портативных устройствах и других электронике, требующей эффективного управления энергией.

Преимущества

• Высокая эффективность: Эффективный понижающий преобразователь с КПД до 95%.
• Компактный размер: Плата компактных размеров, удобная для интеграции в различные проекты.
• Простота использования: Полностью собранная и протестированная плата, готовая к немедленному использованию.
• Настраиваемое выходное напряжение: Возможность выбора между 0.8В и 1.2В выходного напряжения.

Недостатки

• Устаревание: Этот компонент имеет статус "устаревшего", так что его доступность может быть ограничена.
• Ограниченная мощность выхода: Максимальный выходной ток составляет 1.5А, что может быть недостаточно для более мощных приложений.

Типовое использование

• Портативные устройства: Применение в смартфонах, планшетах, плеерах и других мобильных устройствах.
• Электронные модули: Использование в платах других электронных устройств для обеспечения стабильного напряжения.
• Системы, работающие от батарей: Применение в устройствах с автономным питанием.

Рекомендации по применению

• Настройка выходного напряжения: Убедитесь, что выходное напряжение соответствует требованиям вашего проекта. Выбор между 0.8В и 1.2В.
• Подключение к источнику питания: Подайте на вход платы напряжение в диапазоне от 2.5В до 5.5В.
• Подключение нагрузки: Подключите нагрузку соответствующей емкости для обеспечения стабильной работы преобразователя.

Основные технические характеристики

• Топология регулятора: Понижающий (Buck)
• Входное напряжение: 2.5В ~ 5.5В
• Выходное напряжение: 0.8В или 1.2В
• Выходной ток: До 1.5А
• Частота переключения: 3.3МГц
• Тип платы: Полностью собранная
• Используемая микросхема/компонент: LM3678

Возможные аналоги

• TPS62740 от Texas Instruments: По аналогичным параметрам и выходной мощности.
• MIC2205 от Microchip Technology: Альтернативный понижающий преобразователь с схожими характеристиками.

Заключение

Плата оценки LM3678SD-1.2EV от Texas Instruments представляет собой удобный инструмент для тестирования и внедрения высокоэффективного понижающего преобразователя в ваш проект. Несмотря на статус "устаревшего" товара, этот компонент все еще является надежным решением для управления питанием в различных электронных устройствах.
