LM3674MF-ADJEV

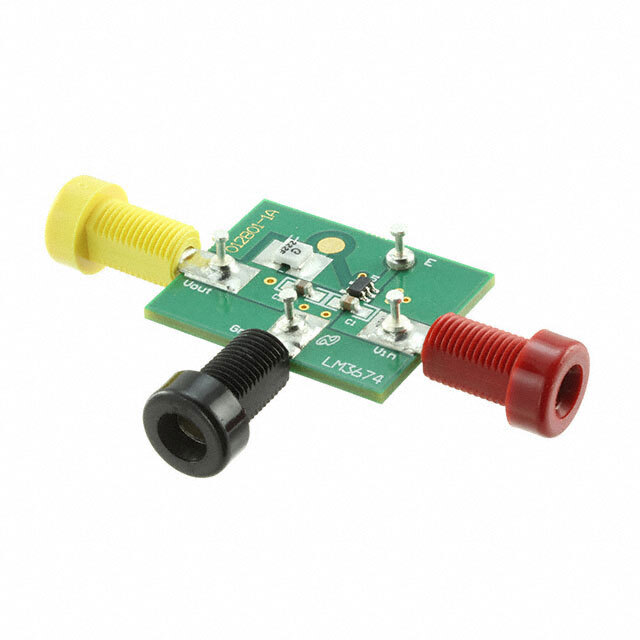

LM3674MF-ADJEV - отладочная плата для DC/DC понижающего преобразователя LM3674

Общее описание:

LM3674MF-ADJEV — это отладочная плата, предназначенная для оценки возможностей и характеристик понижающего DC/DC преобразователя LM3674 от компании Texas Instruments. Данная плата предоставляет удобный способ испытания и настройки параметров преобразователя, включая регулировку выходного напряжения и настройку частоты. Плата полностью оснащена всеми необходимыми компонентами, что позволяет облегчить процесс тестирования и разработки.

Преимущества:

• Высокая эффективность: Отладочная плата спроектирована для демонстрации высокой эффективности работы понижающего преобразователя.
• Простота использования: Все компоненты уже установлены на плату, что упрощает процесс тестирования и оценки.
• Широкий диапазон входного напряжения: Позволяет работать с различными уровнями напряжения питания.
• Гибкая настройка выходного напряжения: Можно настроить выходное напряжение в диапазоне от 1В до 3.3В.

Недостатки:

• Устаревшая модель: Модель имеет статус “устаревшая”, и для новых разработок рекомендуется рассмотреть современные аналоги.

Типовое использование:

• Оценка и тестирование параметров понижающего преобразователя LM3674.
• Разработка и прототипирование схем питания для портативных электронных устройств.
• Применение в проектах, требующих высокой эффективности энергопреобразования.

Рекомендации по применению:

• Перед началом использования рекомендуется ознакомление с документацией на LM3674 и руководство пользователя для отладочной платы.
• Настройка выходного напряжения и частоты переключения должна производиться в соответствии с рекомендациями производителя для достижения наилучшей производительности.
• При необходимости интеграции в финальное устройство следует убедиться в доступности компонентов.

Основные технические характеристики:

• Основная цель: Понижающий DC/DC преобразователь
• Тип выходов: 1, не изолированный
• Выходное напряжение: от 1В до 3.3В
• Выходной ток: до 600мА
• Входное напряжение: от 2.7В до 5.5В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 2МГц
• Тип платы: Полностью укомплектованная
• Содержимое комплекта: Плата(ы)
• Используемый компонент: LM3674

Возможные аналоги:

• LM3675 - Похожий по характеристикам понижающий преобразователь с некоторыми улучшениями.
• TLV62568 - Современный понижающий преобразователь с низким током покоя и улучшенной эффективностью.

Для более подробной информации и заказа, пожалуйста, обратитесь к документации на сайте Texas Instruments или свяжитесь с технической поддержкой.
