LM3668SD-3034EV/NOPB

LM3668SD-3034EV/NOPB от Texas Instruments

Общее описание

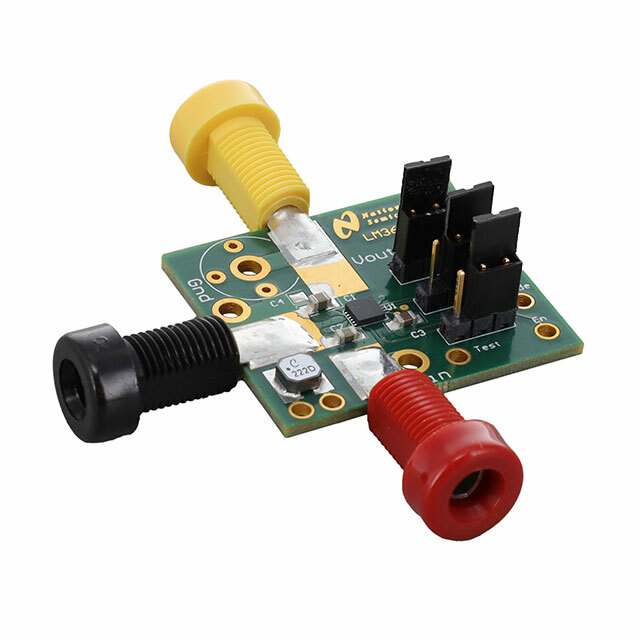

LM3668SD-3034EV/NOPB — это отладочная плата для DC-DC преобразователя LM3668 от компании Texas Instruments. Преобразователь LM3668 представляет собой чип с функцией преобразования напряжения Buck-Boost, который способен работать как в режиме понижения, так и в режиме повышения напряжения. Данная отладочная плата предоставляет удобный способ тестирования и оценки характеристик данного преобразователя.

Преимущества

• Широкий диапазон входного напряжения: от 2.5 В до 5.5 В, что делает его идеальным для использования в различных источниках питания.
• Компактные размеры: высокоэффективный чип позволяет снизить потери энергии и уменьшить размеры конечного устройства.
• Высокая частота переключения: 2.2 МГц обеспечивает минимальные пульсации выходного напряжения.

Недостатки

• Требует начальных навыков работы с электроникой для полноценного использования и анализа характеристик.
• Ограничение по выходному току: максимальный выходной ток составляет 1 А, что может быть недостаточно для некоторых применений.

Типовое использование

• Регулирование питания для портативных устройств и мобильного оборудования.
• Преобразование напряжения в системах с сменным или изменяющимся источником питания.
• Системы с батарейным питанием, где требуется стабильное выходное напряжение.

Рекомендации по применению

Для полноценного использования данной отладочной платы рекомендуется иметь базовые знания в области работы с DC-DC преобразователями. В комплект поставки входят все необходимые компоненты для немедленного тестирования и оценки характеристик преобразователя.

Основные технические характеристики

• Входное напряжение: от 2.5 В до 5.5 В
• Выходное напряжение: 3 В или 3.4 В
• Максимальный выходной ток: 1 А
• Топология регулятора: Buck-Boost
• Частота переключения: 2.2 МГц
• Изолированные выходы: Нет

Возможные аналоги

• LM3667 от Texas Instruments
• TPS63060 от Texas Instruments
• LTC3531 от Analog Devices

Заключение

Отладочная плата LM3668SD-3034EV/NOPB представляет собой высокоэффективное и удобное средство для тестирования возможностей DC-DC преобразователя LM3668 от компании Texas Instruments. Технические характеристики платы позволяют использовать её для оценки характеристик в различных приложениях, от портативных устройств до систем с батарейным питанием.
