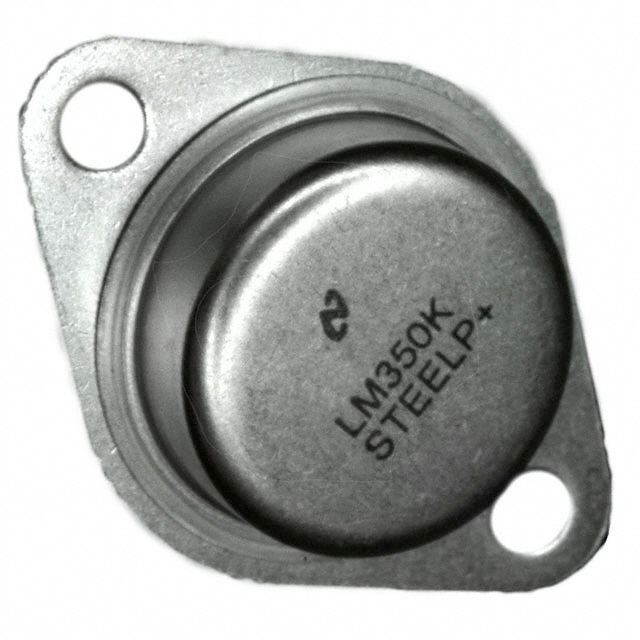

LM350K STEEL/NOPB

LM350K STEEL/NOPB от Texas Instruments

Общее описание

LM350K STEEL/NOPB представляет собой регулируемый линейный стабилизатор напряжения от компании Texas Instruments. Этот стабилизатор обеспечивает выходной ток до 3 ампер и позволяет регулировать выходное напряжение от 1,25 В до 33 В. Данный компонент выполнен в корпусе TO-3, который обеспечивает отличное теплоотведение и механическую надежность.

Преимущества

• Высокий выходной ток: Способен обеспечивать до 3А выходного тока.
• Широкий диапазон входного напряжения: Поддержка входного напряжения до 35В.
• Регулируемое выходное напряжение: Позволяет точное регулирование выходного напряжения в диапазоне от 1,25В до 33В.
• Удобство монтажа: Корпус TO-3 обеспечивает хорошее теплоотведение и надежность.

Недостатки

• Габариты: Корпус TO-3 достаточно крупный, что может быть проблемой для компактных устройств.
• Относительно низкий КПД: Как и все линейные стабилизаторы, LM350 имеет относительно низкий коэффициент полезного действия (КПД) по сравнению с импульсными стабилизаторами.

Типовое использование

• Питание и стабилизация напряжения в мощных аналоговых цепях.
• Питание микроконтроллеров и других цифровых схем, требующих стабильного напряжения.
• Промышленные и потребительские системы, требующие регулирования питания в широком диапазоне напряжений.

Рекомендации по применению

• Применяйте радиаторы для улучшения теплоотведения, особенно при высоких значениях выходного тока.
• Используйте конденсаторы на входе и выходе стабилизатора для уменьшения пульсаций и повышения стабильности.
• Следите за правильной разводкой земли и питания для уменьшения шума и увеличения надежности.

Основные технические характеристики

• Конфигурация выхода: Положительный регулируемый
• Количество стабилизаторов: 1
• Входное напряжение (максимум): 35В
• Выходное напряжение: от 1,25В до 33В
• Выходной ток: до 3А
• PSRR: 86дБ ~ 65дБ (120Гц)
• Температурный диапазон эксплуатации: от 0°C до +125°C
• Корпус: TO-3 (Steel)

Возможные аналоги

• LM317: Регулируемый линейный стабилизатор с меньшим выходным током до 1,5А.
• LM338: Регулируемый стабилизатор напряжения с выходным током до 5А.
• LT1083: Аналог от компании Analog Devices с выходным током до 7,5А.

Заключение

LM350K STEEL/NOPB от Texas Instruments является отличным выбором для систем, требующих надежного и регулируемого источника питания с высоким выходным током. Благодаря широкому диапазону входного и выходного напряжений, а также большому току до 3А, данный стабилизатор подходит для различных аналоговых и цифровых приложений.
