Описание для LM3509SDEV от Texas Instruments

Общее описание

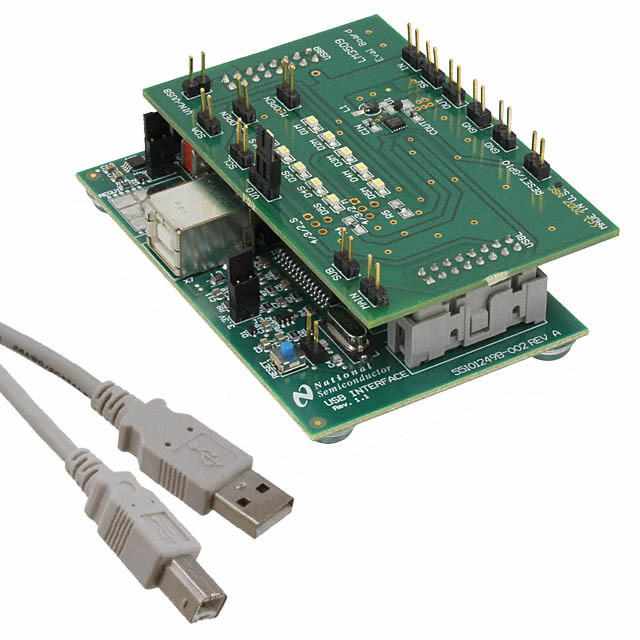

LM3509SDEV — это оценочная плата (evaluation board) компании Texas Instruments для драйвера светодиодов (LED) LM3509. Это устройство предназначено для простого и быстрого тестирования и оценки возможностей драйвера LM3509, предназначенного для управления и питания до двух светодиодов с поочередным включением и выключением.

Преимущества

• Простота использования: Оценочная плата поставляется в виде готового решения, что позволяет проводить тесты сразу же после получения.
• Поддержка двух светодиодов: Два не изолированных выхода позволяют управлять двумя светодиодами с независимой регулировкой яркости.
• Высокая гибкость: Использование зашитых схем позволяет реализовать различные режимы работы светодиодов.

Недостатки

• Ограниченная мощность: Максимально допустимая выходная мощность ограничена 40 мА на канал, что может быть недостаточным для особо мощных светодиодов.
• Требует внешние компоненты для полноценной интеграции: В случае необходимости подключения к реальной системе, потребуется дополнительное планирование и интеграция.

Типовое использование

• Освещение дисплеев: Драйвер светодиодов подходит для подсветки ЖК-дисплеев и других небольших экранов.
• Индикация состояния: Светодиоды, управляемые данной платой, можно использовать для индикации различных состояний устройства.
• Обучение и разработка: Отличное решение для студентов и разработчиков, занимающихся изучением электроники и разработкой новых светодиодных устройств.

Рекомендации по применению

• Используйте качественные светодиоды: Для получения наилучших результатов рекомендуется использовать светодиоды с подходящими характеристиками.
• Следуйте электрическим характеристикам: Входное и выходное напряжение и ток должны соответствовать рекомендуемым параметрам для избегания поломки устройства.
• Оптимизируйте разводку PCB: Правильный дизайн печатной платы важен для обеспечения надежной работы драйвера.

Основные технические характеристики

• Ток на выходе / канал: 40 мА
• Типы выходов: 2, не изолированные
• Выходное напряжение: до 21 В
• Входное напряжение: от 2,7 В до 5,5 В
• Особенности: Регулируемая яркость
• Содержимое набора: Плата
• Основной используемый чип: LM3509

Возможные аналоги

• LM27313SDEV: Другой драйвер светодиодов от Texas Instruments, поддерживающий аналогичные функциональные возможности.
• NCP5007: Альтернативный драйвер светодиодов от ON Semiconductor с похожими параметрами.

Заключение

Оценочная плата LM3509SDEV от Texas Instruments — это отличное решение для тестирования и разработки устройств с управляемыми светодиодами. Она обеспечивает простоту интеграции и гибкость настройки, что делает её удобным инструментом для разработчиков и инженеров.
