LM34926EVAL/NOPB

LM34926EVAL/NOPB от Texas Instruments

Общее описание

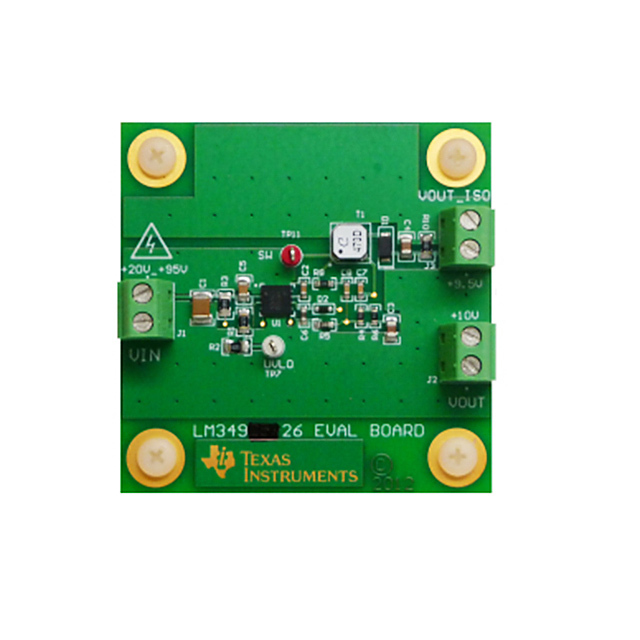

Плата оценки LM34926EVAL/NOPB от Texas Instruments предназначена для демонстрации работы и оценки возможностей интегрированного импульсного понижающего регулятора LM34926, который является частью семейства DC/DC конверторов. Эта плата позволяет инженерам и разработчикам легко изучить производительность и функциональность LM34926 в реальных применениях.

Преимущества

• Высокая эффективность: Интегрированный импульсный понижающий регулятор обеспечивает высокую эффективность преобразования энергии.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения от 20В до 100В, что делает его подходящим для различных источников питания.
• Компактный дизайн: Маленькие размеры и плотная компоновка компонентов позволяют экономить место на печатной плате.
• Легкость оценки: Плата полностью укомплектована и готова к использованию, что упрощает процесс тестирования и оценки.

Недостатки

• Ограничение по току: Максимальный ток выхода ограничен до 250 мА, что может быть недостаточно для некоторых применений с высокими потребляемыми токами.
• Температурные ограничения: Производительность может снижаться при экстремально высоких или низких температурах.

Типовое использование

• Автомобильная электроника: Преобразование напряжений в бортовых системах.
• Промышленные системы: Питание контроллеров и сенсоров.
• Энергетические системы: Преобразование и стабилизация напряжения в распределительных системах.
• Портативные устройства: Обеспечение стабильного питания от нестабильных источников.

Рекомендации по применению

• Тщательная настройка выходного напряжения в соответствии с требованиями вашей системы.
• Использование радиаторов или другой терморегуляции для предотвращения перегрева при высоких токах и напряжениях.
• Проверка всех подключений и оценка всей схемы перед включением для предотвращения повреждений компонентов.

Основные технические характеристики

• Входное напряжение: 20В ~ 100В
• Выходное напряжение: 9.5В, 10В
• Выходной ток: До 250 мА
• Частота переключения: 750 кГц
• Тип регулятора: Бак (Buck)
• Содержимое комплекта: Полностью укомплектованная плата

Возможные аналоги

• LM5576EVAL: Плата оценки для другого понижающего регулятора с более высокой мощностью и током.
• LM5017EVAL: Еще один аналогичный модуль с расширенными возможностями и характеристиками.

Этот компонент представляет собой отличное решение для широкого спектра применений, требующих эффективного и надежного преобразования напряжения.
