Описание: LM34919BEVAL/NOPB от Texas Instruments

Общее описание

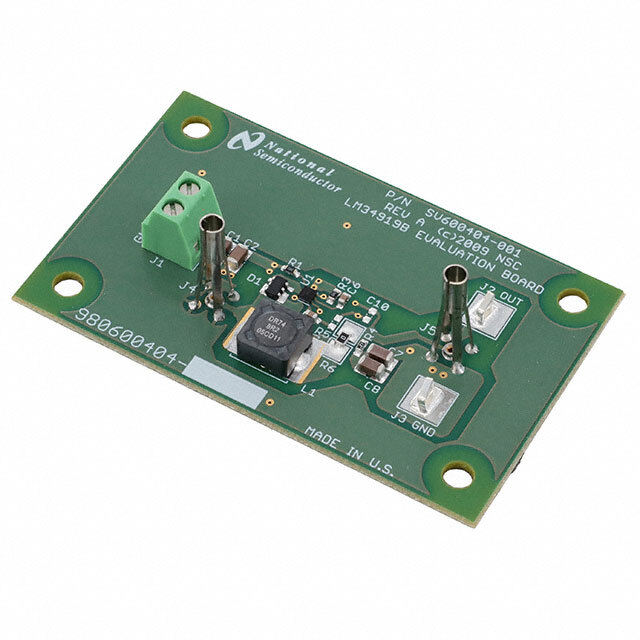

LM34919BEVAL/NOPB – это оценочная плата, основанная на микросхеме LM34919B разработанной компанией Texas Instruments. Эта плата предназначена для демонстрации возможностей и характеристик понижающего (Buck) преобразователя напряжения, что делает её отличным выбором для проверки производительности DC/DC преобразователей в условиях лаборатории или прототипирования.

Преимущества

• Высокая эффективность: Микросхема LM34919B обеспечивает высокую эффективность преобразования, что снижает потери энергии и улучшает общую производительность системы.
• Удобство использования: Плата полностью собрана и протестирована на заводе, что упрощает процесс разработки и отладки.
• Широкий диапазон напряжений: Поддерживает широкий диапазон входных напряжений от 6 В до 24 В, позволяя использовать её в различных приложениях.

Недостатки

• Ограниченная выходная мощность: Поддерживает ток до 600 мА, что может быть недостаточно для некоторых приложений с высокой нагрузкой.
• Специфичное использование: Плата предназначена в основном для ознакомления с микросхемой LM34919B, и её возможности могут быть ограничены по сравнению с окончательным промышленным решением.

Типовое использование

• Быстрая оценка характеристик и производительности микросхемы LM34919B.
• Прототипирование DC/DC преобразователей и их оптимизация.
• Образовательные проекты и демонстрация принципов работы понижающих преобразователей.

Рекомендации по применению

Для наилучших результатов рекомендуется соблюдать следующие условия:

• Обеспечьте надлежащее охлаждение и вентиляцию при высоких токах нагрузки.
• Проверьте входное напряжение, чтобы оно соответствовало указанному диапазону (6В - 24В).
• Используйте качественные пассивные компоненты для минимизации шумов и потерь на плате.

Основные технические характеристики

• Основная функция: DC/DC Понижающий (Buck) Преобразователь
• Количество выходов: 1, Неизолированный
• Выходное напряжение: 3.3В
• Выходной ток: до 600 мА
• Входное напряжение: от 6В до 24В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 1.5МГц
• Тип платы: Полностью собранная и протестированная

Аналоги

• LM34919EVAL/NOPB: Аналогичная оценочная плата с немного иными характеристиками и также разработанная компанией Texas Instruments.
• LM3478EVAL/NOPB: Плата основана на схожем понижающем преобразователе, однако с немного иными параметрами и функциями.

Эта оценочная плата является идеальным инструментом для проектировщиков и инженеров, которые стремятся изучить и внедрить высокоэффективные решения на основе микросхемы LM34919B.
