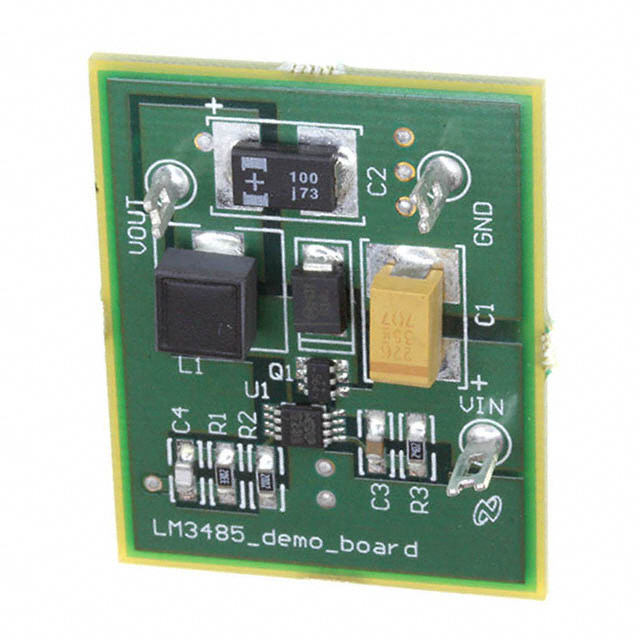

Описание платы оценки LM3485EVAL от Texas Instruments

Общее описание

Плата оценки LM3485EVAL от Texas Instruments предназначена для демонстрации возможностей и характеристик понижающего преобразователя DC/DC на базе микросхемы LM3485. Эта плата позволяет инженерам и разработчикам легко и быстро изучить работу регулятора, провести тестирование и оптимизацию параметров для различных применений.

Преимущества

• Легкость использования: Плата полностью собрана и готова к тестированию сразу после извлечения из упаковки.
• Широкий диапазон входного напряжения: Позволяет работать с различными источниками питания.
• Высокая эффективность: Характеристики понижающего преобразователя обеспечивают высокую степень преобразования энергии с минимальными потерями.
• Гибкость настройки: Возможность настройки выходного напряжения и других параметров для конкретных приложений.

Недостатки

• Ограниченные возможности: Ограниченная способность по изменению топологии и конфигурации преобразователя.
• Специфичность применения: Разработана конкретно для микросхемы LM3485, что ограничивает её использование в других схемах.

Типовое использование

• Опытно-конструкторские работы: Для быстрых испытаний и прототипирования.
• Учебные цели: Для изучения работы понижающих DC/DC преобразователей.
• Разработка источников питания: В сфере разработки и тестирования регуляторов напряжения для различных приложений.

Рекомендации по применению

• Начните с проверки входного и выходного напряжений: Убедитесь, что параметры питания соответствуют спецификациям.
• Настройте частоту и параметры переключения: Используйте предоставленные компоненты для оптимизации работы преобразователя для вашего конкретного применения.
• Используйте термопару для мониторинга температуры: Периодически проверяйте температуру компонентов для предотвращения перегрева.

Основные технические характеристики

• Назначение: Понижающий (Buck) DC/DC преобразователь
• Количество выходов: 1
• Тип выходов: Неизолированные
• Напряжение выхода: 3.3V
• Выходной ток: 1A
• Входное напряжение: 7V ~ 28V
• Регуляторная топология: Понижающий (Buck)
• Тип платы: Полностью собранная
• Используемая микросхема/часть: LM3485

Возможные аналоги

• LM3475EVAL/NOPB: Плата оценки для микросхемы LM3475, аналогичного понижающего DC/DC преобразователя.
• LM3495EVAL: Плата оценки для микросхемы LM3495, также представляющая собой решение для понижения напряжения.

Используя данную плату оценки, инженеры могут существенно сократить время на разработку и тестирование своих решений, а также получить исчерпывающие данные о возможностях микросхемы LM3485.

Пожалуйста, свяжитесь с представителем Texas Instruments для получения дополнительной информации и последних обновлений по данной плате.
