LM3409HVEVAL/NOPB

LM3409HVEVAL/NOPB от Texas Instruments

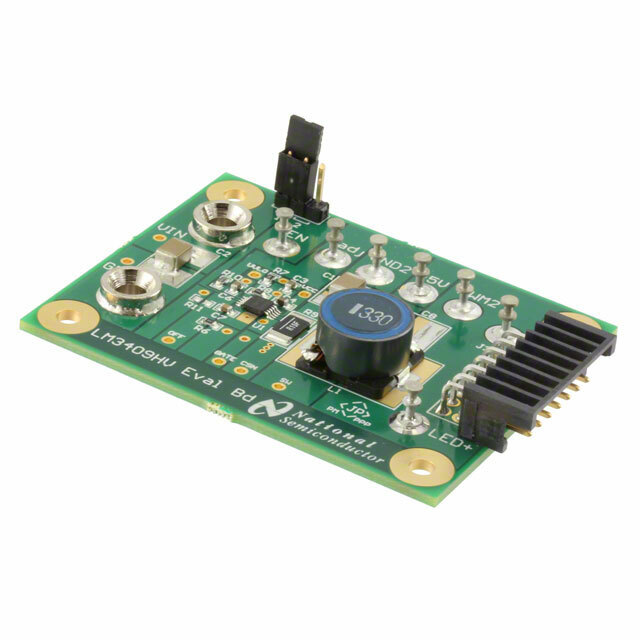

Общее описание: Оценочная плата LM3409HVEVAL/NOPB от Texas Instruments предназначена для демонстрации возможностей линейного драйвера светодиодов LM3409HV. Плата обеспечивает надежное регулирование тока и поддержку различных технологий диммирования, что делает ее идеальным выбором для разработчиков систем освещения на базе светодиодов.

Преимущества:

• Высокая гибкость: Широкий диапазон входного напряжения позволяет использовать плату в различных приложениях.
• Диммирование: Поддержка аналогового и PWM-диммирования для более точного контроля яркости.
• Надежность: Интегрированная защита от перенапряжения и перегрева обеспечивает длительный срок службы светодиодов.

Недостатки:

• Требует настройки: Для оптимальной работы в различных приложениях может потребоваться дополнительная настройка параметров.
• Ограничения по мощности: Хотя плата поддерживает высокое входное напряжение, ток выхода ограничен до 1,5А на канал.

Типовое использование:

• Светодиодное освещение высокой мощности
• Прожекторы и архитектурное освещение
• Автомобильное освещение
• Декоративное и акцентное освещение

Рекомендации по применению:

1. Подключение питания: Убедитесь, что входное напряжение находится в пределах от 6V до 75V.
2. Настройка тока: Настройте резистор тока для того, чтобы задать требуемый выходной ток до 1,5А.
3. Диммирование: Подключите диммер для настройки уровня яркости. Поддерживаются как аналоговые, так и PWM-сигналы.
4. Охлаждение: Обеспечьте достаточное охлаждение радиаторов драйвера при повышенных нагрузках для предотвращения перегрева.

Основные технические характеристики:

• Входное напряжение: 6V - 75V
• Выходное напряжение: до 42V
• Выходной ток: до 1,5A
• Типы диммирования: Аналоговое и PWM
• Защита: От перенапряжения и перегрева
• Потребляемая мощность: Зависи от нагрузки

Возможные аналоги:

• TPS92641EVM-001 от Texas Instruments - драйвер светодиодов с более широкими возможностями для управления мощностью.
• LT3761EFE от Analog Devices - высокоэффективный светодиодный драйвер с входным напряжением до 60V.

Заключение: LM3409HVEVAL/NOPB является мощным и многофункциональным инструментом для разработчиков светодиодных систем, обеспечивая высокую гибкость, надежность и точный контроль яркости. Поняв особенности данного устройства, можно оптимизировать его использование в различных приложениях освещения высокой мощности.

Ссылки:

• [LM3409HV Datasheet](https://www.ti.com/lit/ds/symlink/lm3409.pdf)
• [Evaluation Board User's Guide](https://www.ti.com/lit/ug/snvu142/snvu142.pdf)
