Описание для LM3406HVEVAL/NOPB от Texas Instruments

Общее описание

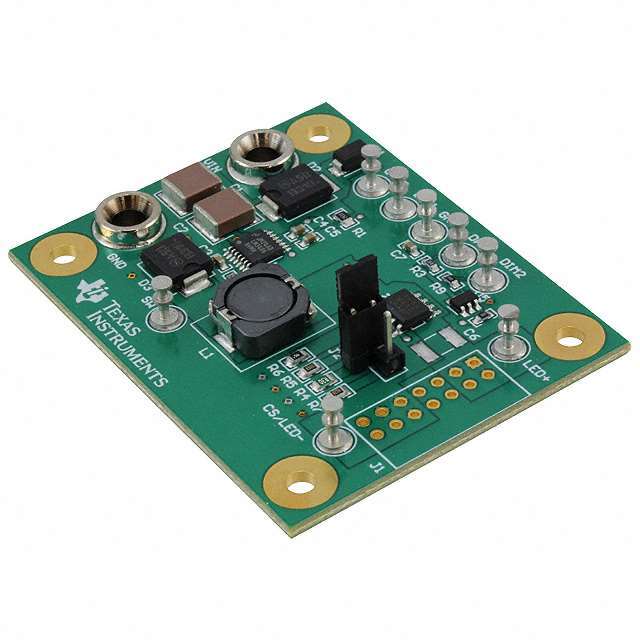

Плата оценки LM3406HVEVAL/NOPB от Texas Instruments предназначена для оценки и демонстрации высоковольтного драйвера светодиодов LM3406HV. Этот драйвер обеспечивает эффективное, гибкое и надежное управление светодиодами в различных приложениях. Плата поддерживает входное напряжение до 75 В и позволяет регулировать ток светодиодов в диапазоне от 350 мА до 1,5 А.

Преимущества

• Высокая эффективность: обеспечивает высокую степень преобразования энергии, минимизируя тепловые потери.
• Широкий диапазон входных напряжений: до 75 В, что позволяет использовать плату в различных источниках питания.
• Поддержка диммирования: возможность регулировки яркости светодиодов.
• Простота в использовании: готовое решение для быстрого тестирования и оценки производительности драйвера.

Недостатки

• Не подходит для низковольтных применений: минимальное входное напряжение составляет 6 В.
• Ограниченная мощность на выходе: предназначен для управления небольшим числом светодиодов.

Типовое использование

• Освещение: использование в светодиодных лампах и светодиодных панелях.
• Автомобильное освещение: для управления светодиодными фарами и подсветками в автомобилях.
• Промышленное освещение: применение в промышленных светодиодных системах.

Рекомендации по применению

• Подключение питания: убедитесь, что входное напряжение находится в пределах от 6 В до 75 В.
• Выбор тока: настройте выходной ток в зависимости от требований вашего светодиодного массива.
• Охлаждение: обеспечьте адекватное охлаждение для возможности работы при высоких токах и напряжениях.

Основные технические характеристики

• Максимальное входное напряжение: 75 В
• Диапазон выходного тока: 350 мА, 700 мА, 1 А, 1,5 А
• Тип выходов: Неизолированные
• Функции диммирования: Поддерживается
• Комплект поставки: Плата оценки (Board)
• Используемая микросхема: LM3406HV

Возможные аналоги

• LM3406EVAL/NOPB: аналогичная плата оценки для стандартного LM3406 с более низким диапазоном входных напряжений.
• LTC3783EFE#PBF от Analog Devices: высокоэффективный LED-драйвер с широкой поддержкой диммирования.

Используя плату LM3406HVEVAL/NOPB, вы сможете быстро и эффективно оценить производительность высоковольтного драйвера LM3406HV для светодиодов, упрощая разработку и тестирование ваших светодиодных решений.
