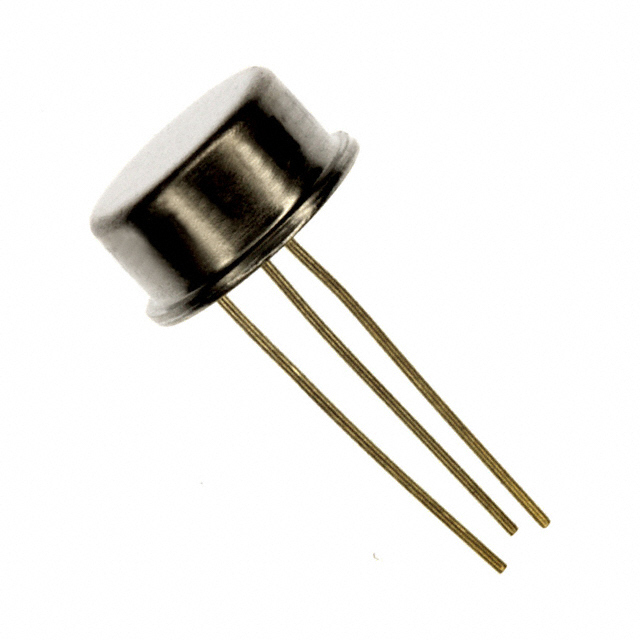

LM337H/NOPB

Описание

LM337H/NOPB - это регулируемый линейный стабилизатор напряжения от компании Texas Instruments, предназначенный для обеспечения стабильного отрицательного выходного напряжения в диапазоне от -1,2 В до -37 В. Этот стабилизатор способен обеспечивать выходной ток до 500 мА, что делает его идеальным для различных применений, где требуется отрицательное регулируемое напряжение.

Преимущества

• Широкий диапазон входного напряжения: до -40 В, что позволяет использовать стабилизатор в различных приложениях.
• Высокая точность стабилизации напряжения: выходное напряжение может быть точно настроено с помощью внешних резисторов.
• Защита от перегрева и короткого замыкания: обеспечивает долговечность и надежность устройства.

Недостатки

• Тип корпуса TO-3: требует больше места для монтажа по сравнению с современными компактными корпусами.
• Относительно низкий КПД по сравнению с импульсными стабилизаторами: характерно для линейных стабилизаторов.

Типовое использование

• Управление источниками питания в отрицательном диапазоне напряжений.
• Регулируемые источники питания для лабораторного использования.
• Промышленные и бытовые электронные устройства, требующие стабильного отрицательного напряжения.

Рекомендации по применению

• Для получения стабильного и точного выходного напряжения используйте прецизионные резисторы для регулировки.
• Обеспечьте хорошее охлаждение корпуса TO-3 при использовании стабилизатора на высокие токи и напряжения.
• Разместите стабилизатор на печатной плате так, чтобы минимизировать электронные шумы и обеспечить надежное подключение к цепям питания.

Основные технические характеристики

• Диапазон входного напряжения: до -40 В
• Диапазон выходного напряжения: от -1,2 В до -37 В
• Максимальный выходной ток: 500 мА
• Коэффициент подавления пульсаций питания (PSRR): 60dB (120Hz)
• Рабочая температура: от -55°C до 150°C
• Тип корпуса: ТО-3
• Защита: от перегрева и короткого замыкания

Возможные аналоги

• LM337T - версия в корпусе ТО-220.
• LT337 от Linear Technology - альтернативный стабилизатор с аналогичными характеристиками.
• MC7905 от Он Семикондуктор - фиксированный отрицательный стабилизатор напряжения на -5 В.

Для полного соответствия задачи и качественной работы ваших проектов выбирайте LM337H/NOPB от Texas Instruments.
