LM3269EVM/NOPB

Описание для сайта

LM3269EVM/NOPB, Производитель: Texas Instruments

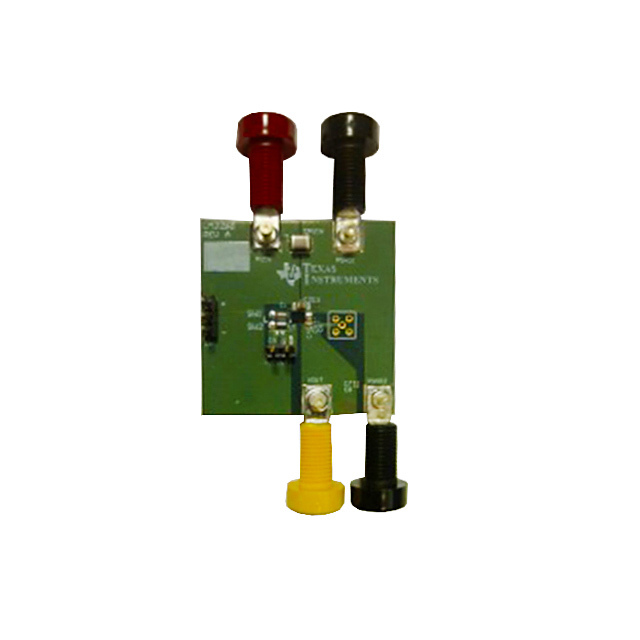

Общее описание: LM3269EVM/NOPB — это отладочный модуль (EVM) для DC/DC-преобразователя LM3269 от Texas Instruments. Этот модуль позволяет инженерам и разработчикам протестировать и оценить рабочие характеристики DC/DC-преобразователя LM3269 в типовых условиях применения. Модуль поддерживает работу как в режиме понижающего (Buck), так и в режиме повышающего (Boost) преобразования напряжения, обеспечивая гибкость в различных приложениях.

Преимущества:

• Поддержка широкого диапазона входного напряжения от 2.7 В до 5.5 В.
• Возможность работы как в Buck, так и в Boost режиме, обеспечивая выходное напряжение от 0.6 В до 4.2 В.
• Высокая частота переключения 2.4 МГц, обеспечивающая компактность схемы и низкие потери.
• Полностью укомплектованная и готовая к использованию плата.

Недостатки:

• Уже снята с производства (Obsolete), что может усложнить приобретение и поддержку.

Типовое использование:

• Промышленные и потребительские устройства.
• Портативные электроустройства, требующие стабильного выходного напряжения при варьирующем входном.
• Зарядные устройства и системы питания аккумуляторов.

Рекомендации по применению: Для получения наилучших результатов рекомендуется тщательно следовать руководству пользователя от Texas Instruments и выполнять настройку параметров согласно требованиям конкретного применения. Рекомендуется также использовать стандартные методы электромагнитной совместимости (EMC) для минимизации воздействий на другие устройства.

Основные технические характеристики:

• Диапазон входного напряжения: 2.7 В ~ 5.5 В.
• Диапазон выходного напряжения: 0.6 В ~ 4.2 В.
• Выходной ток: до 750 мА.
• Топология: Buck-Boost.
• Частота переключения: 2.4 МГц.
• Тип платы: Полностью укомплектованная.

Возможные аналоги:

• TPS63001EVM-148 от Texas Instruments — аналогичный отладочный модуль DC/DC-преобразователя с широким диапазоном выходного напряжения и током до 1 А.
• LTC3440EMS8E-5#PBF от Analog Devices — высокоэффективный синхронный Buck-Boost-преобразователь с аналогичными характеристиками.

Документация и ресурсы:

• [Руководство пользователя LM3269EVM](https://www.ti.com/lit/ug/snvu077a/snvu077a.pdf)
• [Техническая документация на LM3269](https://www.ti.com/lit/ds/symlink/lm3269.pdf)

Эти ресурсы содержат всю необходимую информацию для правильного использования и тестирования отладочного модуля LM3269EVM/NOPB.
