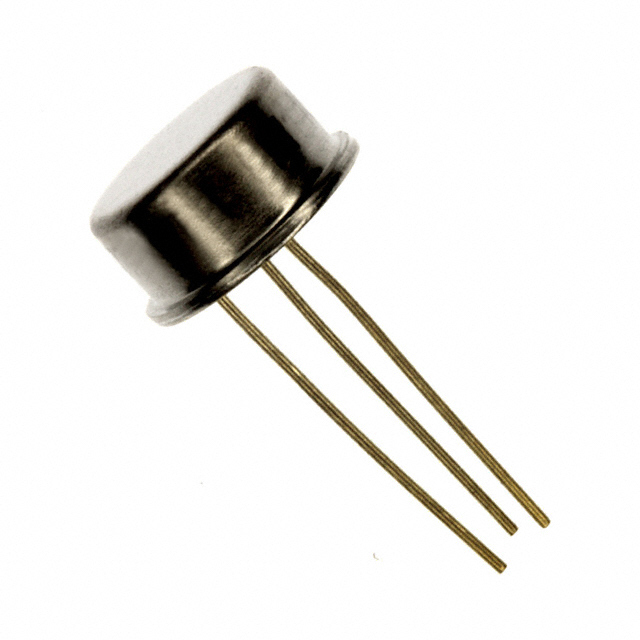

LM317H

Texas Instruments LM317H

Общее описание

LM317H от Texas Instruments — это линейный регулятор напряжения с положительной полярностью и возможностью регулировки. Этот регулятор обеспечивает стабильный выходное напряжение, которое может быть установлено в диапазоне от 1.25 В до 37 В при максимальном выходном токе до 1.5 А. Он выполнен в корпусе TO-3, что обеспечивает отличное тепловое управление и устойчивость к внешним воздействиям.

Преимущества

• Регулируемое выходное напряжение: Возможность установки выходного напряжения в широком диапазоне от 1.25 В до 37 В.
• Высокий выходной ток: Обеспечивает до 1.5 А выходного тока, что подходит для множества применений.
• Защита: Встроенная защита от перегрева, перегрузки по току и короткого замыкания.
• Низкий уровень шума: Высокий коэффициент подавления пульсаций (PSRR) улучшает качество выходного напряжения.
• Простота использования: Минимальное количество внешних компонентов делает его идеальным для начинающих и профессиональных разработчиков.

Недостатки

• Корпус TO-3: Требуется больше места на печатной плате по сравнению с более компактными корпусами.
• Пассивное охлаждение: При больших нагрузках может потребоваться дополнительное теплоотводящее оборудование.

Типовое использование

• Питание аналоговых схем: Используется для стабилизации напряжения в аналоговых устройствах и системах обработки сигналов.
• Питание от батареи: Идеально подходит для портативных устройств благодаря широкому диапазону входного напряжения.
• Использование в лабораторных источниках питания: Регулируемое напряжение делает его незаменимым компонентом в лабораторной практике.

Рекомендации по применению

• Теплоотвод: Обязательно используйте подходящий радиатор для отвода тепла при работе регулятора на высоких токах.
• Фильтрация: Для уменьшения пульсаций и шумов рекомендуется использовать качественные конденсаторы на входе и выходе.
• Проверка защиты: Убедитесь, что настройка выходного напряжения не выходит за пределы допустимых значений, чтобы избежать срабатывания защитных режимов.

Основные технические характеристики

• Конфигурация: Положительный регулятор
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 40 В
• Минимальное фиксированное выходное напряжение: 1.25 В
• Максимальное выходное напряжение: 37 В
• Выходной ток: до 1.5 А
• Потребляемый ток (Iq): 10 мА
• Пульсации (PSRR): 80 дБ ~ 65 дБ (120 Гц)
• Защита: Перегрузка по току, перегрев, короткое замыкание
• Рабочая температура: от 0°C до +125°C
• Тип монтажа: Сквозное отверстие
• Корпус: TO-205AD, TO-39-3 Metal Can
• Упаковка: TO-3

Возможные аналоги

• LM317K от Texas Instruments
• LM338K от Texas Instruments
• LT1083 от Analog Devices
