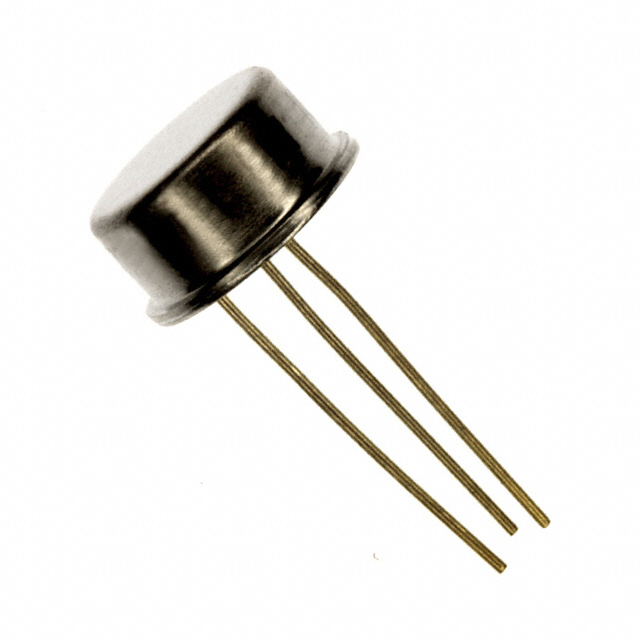

LM317AH

LM317AH от Texas Instruments

Общее описание

LM317AH – это линейный регулятор напряжения с положительным выходом, разработанный компанией Texas Instruments. Он позволяет получать стабилизированное напряжение в диапазоне от 1.25В до 37В при выходном токе до 1.5А. Этот регулируемый стабилизатор напряжения идеально подходит для различных электронных приложений благодаря высокой надежности и простоте использования.

Преимущества

• Регулируемое выходное напряжение: Широкий диапазон выхода от 1.25В до 37В позволяет использовать регулятор в различных приложениях.
• Высокий выходной ток: До 1.5А, что достаточно для питания множества устройств.
• Наличие защитных функций: Встроенные защиты от перегрева, перегрузки по току и короткого замыкания повышают надежность и безопасность эксплуатации.
• Высокая стабильность: Хорошая линия и нагрузочная стабильность.

Недостатки

• Выделение тепла: Линейные регуляторы могут выделять значительное количество тепла при работе с высокими уровнями входного и выходного напряжения, что требует применения теплоотводов.
• Низкая эффективность: По сравнению с импульсными регуляторами, линейные регуляторы менее эффективны, что может быть критично для батарейных приложений.

Типовое использование

• Стабилизация питания для микроконтроллеров и других цифровых устройств
• Промышленные и потребительские электронные устройства
• Источники питания для лабораторных приборов
• Регулируемые источники питания

Рекомендации по применению

• Обеспечьте хороший теплоотвод, особенно при работе с высокими напряжениями или большими токами.
• Добавьте конденсаторы на входе и выходе для улучшения стабильности.
• Используйте при необходимости защитные диоды для предотвращения возможного обратного тока.

Основные технические характеристики

• Тип выхода: Положительный
• Количество регуляторов: 1
• Входное напряжение (макс): 40В
• Минимальное фиксированное выходное напряжение: 1.25В
• Максимальное выходное напряжение: 37В
• Ток на выходе: до 1.5А
• Потребляемый ток (Iq): 10мА
• Коэффициент подавления пульсаций (PSRR): 80dB ~ 65dB (120Hz)
• Температурный диапазон работы: от -40°C до 125°C
• Корпус: TO-205AD, TO-39-3 Metal Can
• Тип монтажа: Для сквозного отверстия

Возможные аналоги

• LM338K от Texas Instruments – для более высоких токов на выходе (до 5А).
• LT1085 от Analog Devices – для более низкого уровня шума и улучшенной стабилизации.
• LM2940 от Texas Instruments – низковольтный регулятор с низким падением напряжения (LDO).

Заключение

LM317AH является отличным выбором для решений требующих регулируемого стабилизированного питания. Благодаря своим защитным функциям и высоким техническим характеристикам, этот регулятор подходит для широкого спектра применений, от обычных пользовательских устройств до промышленных систем.
