LM3150-500EVAL/NOPB

7 200,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

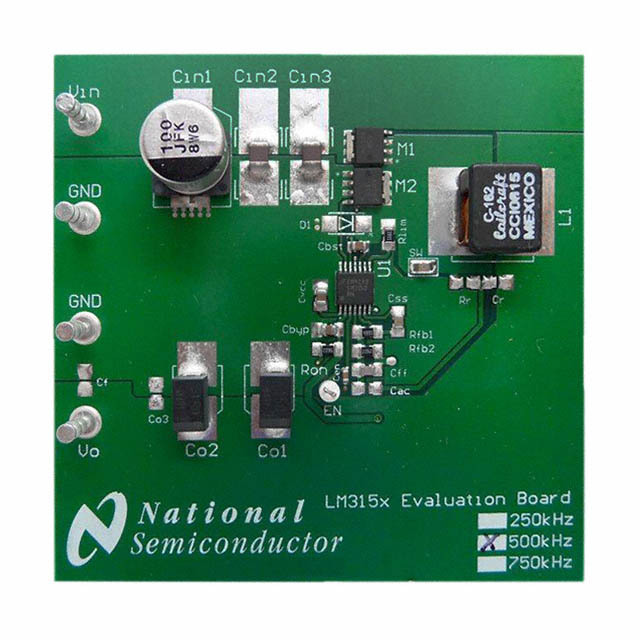

LM3150-500EVAL/NOPB от Texas Instruments

Общее описание

Эвалюационная плата LM3150-500EVAL/NOPB предназначена для оценки производительности простого повышающего (step-down) переключательного регулятора DC/DC на основе микросхемы LM3150 от Texas Instruments. Эта плата позволяет пользователям исследовать все аспекты работы микросхемы в типичных условиях применения.

Преимущества

  • Высокая эффективность: Благодарю топологии, достигается высокая эффективность преобразования.
  • Компактные размеры: Плата занимает мало места и легко интегрируется в системы.
  • Простота использования: Все компоненты предустановлены, что облегчает тестирование и оценку.

Недостатки

  • Ограничения по входному напряжению: Плата поддерживает входное напряжение только в пределах от 6 до 24 В.
  • Фиксированная частота переключения: Работает на фиксированной частоте переключения 500 кГц, что может не подходить для всех приложений.

Типовое использование

  • Энергоснабжение микроконтроллеров и цифровых систем: Обеспечение постоянного напряжения питания.
  • Преобразование напряжения для портативных приборов: Используется в устройствах с аккумуляторным питанием.
  • Системы распределенного питания: Для питания различных компонентов систем.

Рекомендации по применению

  • Используйте в пределах заданных значений напряжения и тока.
  • Обеспечьте хорошее охлаждение при больших токах нагрузки.

Основные технические характеристики

  • Главное назначение: Преобразователь DC/DC, снижает напряжение.
  • Выходные параметры: Напряжение на выходе - 3.3В, ток на выходе - до 10А.
  • Входное напряжение: От 6В до 24В.
  • Топология регулятора: Понижающий (Buck).
  • Частота переключения: 500 кГц.
  • Тип платы: Полностью собранная и готовая к использованию.
  • Содержимое комплекта: Плата (Board).
  • Используемая микросхема/компонент: LM3150.

Возможные аналоги

  • LM3150TME/NOPB: Аналогичная микросхема для других конфигураций.
  • LTC3891: Микросхема от Analog Devices с аналогичными параметрами.
  • TPS55340: Преобразователь от Texas Instruments с иной топологией, но схожий по функциям.

Это описание поможет пользователям лучше понять возможности и особенности эвалюационной платы LM3150-500EVAL/NOPB, а также интегрировать ее в свои проекты.
