Описание для LM3150-250EVAL/NOPB от Texas Instruments

Общее описание

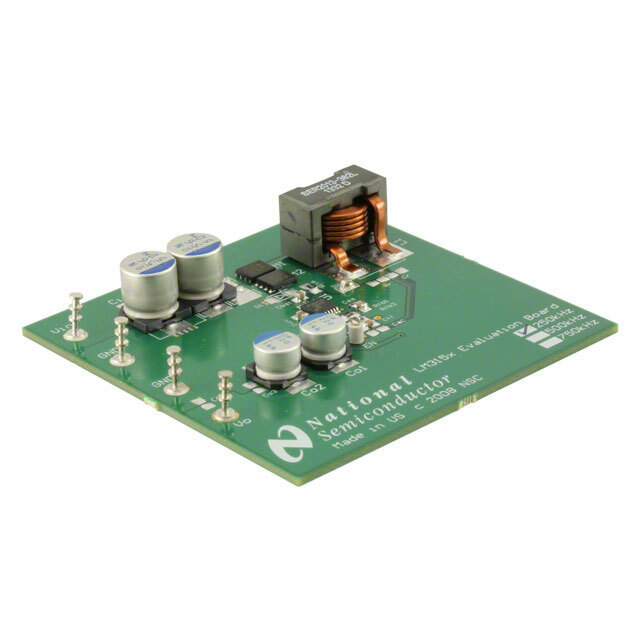

LM3150-250EVAL/NOPB — это оценочная плата, предназначенная для демонстрации возможностей контроллера блока питания LM3150 от компании Texas Instruments. Она предназначена для понижения постоянного напряжения (DC/DC) с входным диапазоном от 6 В до 36 В и выходным значением 3.3 В при максимальном токе 10 А. Используя топологию понижающего преобразователя (Buck), данная плата позволяет инженерам и разработчикам оценить производительность и функциональность контроллера LM3150 в реальных условиях.

Преимущества

• Широкий диапазон входного напряжения: от 6 В до 36 В позволяет использовать плату в самых разнообразных приложениях.
• Высокая эффективность: благодаря использованию современных технологий переключения.
• Компактность и простота использования: плата полностью укомплектована всеми необходимыми компонентами.
• Гибкость конфигурации: возможность модификации схемы для адаптации под специфические нужды проекта.

Недостатки

• Ограниченная до 10 А выходная мощность может быть недостаточной для некоторых высокомощных применений.
• Требует базовых знаний в области электроники для корректного использования и настройки.

Типовое использование

• Разработка и тестирование понижающих DC/DC-преобразователей.
• Оценка характеристик и производительности контроллера LM3150.
• Обучение и демонстрация работы постоянных источников питания.
• Прототипирование и быстрые проверки концепций в проектах с использованием DC/DC-преобразователей.

Рекомендации по применению

• Используйте данную плату для ознакомления с работой и настройками контроллера LM3150.
• Подключите соответствующую нагрузку для тестирования различных режимов работы преобразователя.
• Обратите внимание на охлаждение и теплоотвод при длительных испытаниях на высоких токах.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Количество выходов: 1, не изолированный
• Напряжение на выходе: 3.3 В
• Ток на выходе: до 10 А
• Напряжение на входе: от 6 В до 36 В
• Частота переключения: 250 кГц
• Тип платы: Полностью укомплектованная
• Используемый контроллер: LM3150

Возможные аналоги

• LM2679-12EVAL/NOPB – схожая понижающая оценочная плата с фиксированным выходным напряжением 12 В.
• TPS5430EVM-175 – оценочная плата на базе контроллера TPS5430, также от компании Texas Instruments, с выходом 5 В и током до 3 А.

Эта оценочная плата может быть полезным инструментом для инженеров и разработчиков, работающих с источниками питания и понижающими преобразователями.
