LM3100EVAL

LM3100EVAL от Texas Instruments

Общее описание

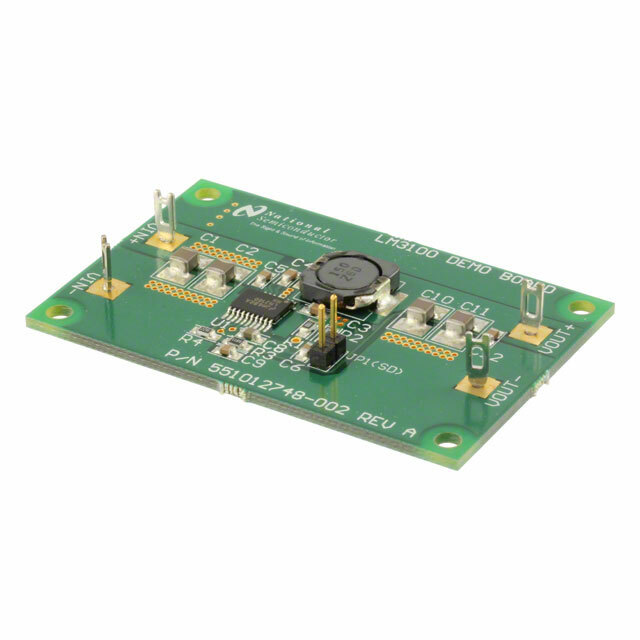

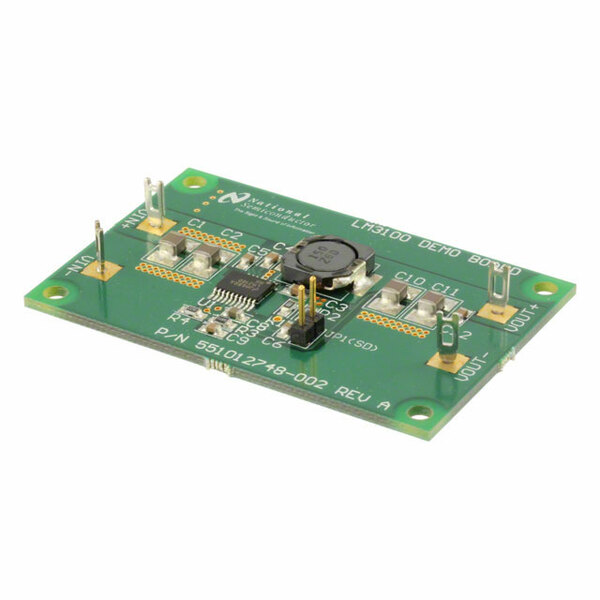

Отладочная плата LM3100EVAL разработана компанией Texas Instruments для демонстрации возможностей понижающего (Buck) DC/DC преобразователя LM3100. Эта плата идеально подходит для разработки и тестирования источников питания в различных приложениях, требующих высокой эффективности и стабильности.

Преимущества

• Высокая эффективность преобразования: Плата использует DC/DC понижающий преобразователь LM3100, который обеспечивает высокую эффективность, что снижает энергопотребление и тепловыделение.
• Простота использования: Полностью укомплектованная плата позволяет быстро развернуть и протестировать систему без необходимости дополнительной настройки.
• Широкий диапазон входного напряжения: Плата поддерживает входное напряжение от 8В до 36В, что позволяет использовать её в различных приложениях, включая промышленные и автомобили.

Недостатки

• Устаревший продукт: Плата LM3100EVAL имеет статус "устаревший", что означает, что новые разработки могут не поддерживаться производителем.
• Ограниченная выходная мощность: Максимальный выходной ток составляет 1,5А, что может быть недостаточным для некоторых высокомощных применений.

Типовое использование

• Промышленные источники питания
• Автомобильные электроники
• Системы бесперебойного питания (UPS)
• Телекоммуникационные устройства

Рекомендации по применению

1. Оценка производительности: Используйте плату для оценки производительности понижающего DC/DC преобразователя LM3100 под различными нагрузками и входным напряжением.
2. Разработка проектов: Интегрируйте результаты тестирования в свои проекты для разработки эффективных источников питания.
3. Тестирование и отладка: Используйте плату для тестирования и отладки схем управления питанием в различных прототипах.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC преобразователь
• Количество выходов и тип: 1, не изолированный
• Выходное напряжение: 3.3В
• Выходной ток: 1.5А
• Входное напряжение: 8В ~ 36В
• Топология регулирования: Buck
• Частота переключения: 250кГц
• Тип платы: Полностью укомплектованная
• Поставляемые компоненты: Плата (и)
• Используемая ИС / компонент: LM3100

Возможные аналоги

• LM2675 от Texas Instruments: также представляет собой понижающий DC/DC преобразователь, но с различной выходной мощностью и характеристиками.
• LM22678 от Texas Instruments: обеспечивает более высокий выходной ток и расширенные возможности регулирования.

Используйте отладочную плату LM3100EVAL, чтобы быстро и эффективно протестировать преобразователь LM3100 в различных приложениях, требующих надежного и эффективного источника питания.
