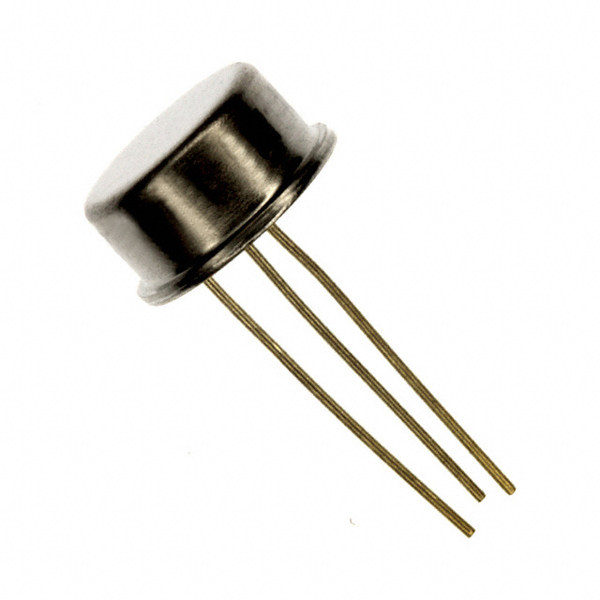

LM309H

LM309H от Texas Instruments

Общее описание

LM309H — это линейный стабилизатор напряжения с фиксированным выходным напряжением 5.05 В, выпускаемый компанией Texas Instruments. Он предназначен для обеспечения стабильного выхода при изменениях напряжения входа и нагрузки. Стабилизатор выполнен в металлокерамическом корпусе TO-39, что обеспечивает хорошую теплопроводность и механическую прочность.

Преимущества

• Высокая стабильность: Обеспечивает точное выходное напряжение 5.05 В с минимальными отклонениями.
• Простота применения: Прямое применение в схемах с фиксированным напряжением.
• Компактность: Малый размер корпуса TO-39 позволяет использовать его в компактных устройствах.
• Надежность: Встроенные функции защиты от перегрева и перегрузки по току.

Недостатки

• Фиксированное выходное напряжение: Отсутствие возможности регулирования выходного напряжения.
• Незначительная потеря мощности: В линейных стабилизаторах всегда присутствуют потери мощности, что может быть недостатком по сравнению с импульсными преобразователями.

Типовое использование

• Регулирование напряжения в системах со стабильным питанием.
• Питание микроконтроллеров и других цифровых схем.
• Источники питания для аналоговых схем и аудиоаппаратуры.
• Поддержка стабильного напряжения в лабораторных и измерительных устройствах.

Рекомендации по применению

• Обеспечьте наличие подходящего теплоотвода для отвода тепла и предотвращения перегрева.
• Используйте конденсаторы на входе и выходе для уменьшения шумов и обеспечения стабильности работы.
• Не превышайте максимальное входное напряжение 25 В.

Основные технические характеристики

• Тип выхода: Фиксированный
• Число регуляторов: 1
• Входное напряжение (макс.): 25 В
• Выходное напряжение (мин./фикс.): 5.05 В
• Ток на выходе: 1 А
• Потребляемый ток (Iq): 5.2 мА
• Макс. ток потребления: 10 мА
• Температурный диапазон: 0°C ~ 125°C
• Корпус: TO-39 (металлокерамический корпус)

Возможные аналоги

• LM7805 от STMicroelectronics
• L78L05 от ON Semiconductor
• TS7805 от Taiwan Semiconductor

Заключение

LM309H от Texas Instruments — это надежный и высокоэффективный линейный стабилизатор напряжения, подходящий для различных применений, требующих стабильного выхода 5.05 В. Благодаря своим техническим характеристикам и встроенным функциям защиты, он является отличным выбором для схем с фиксированным напряжением.
