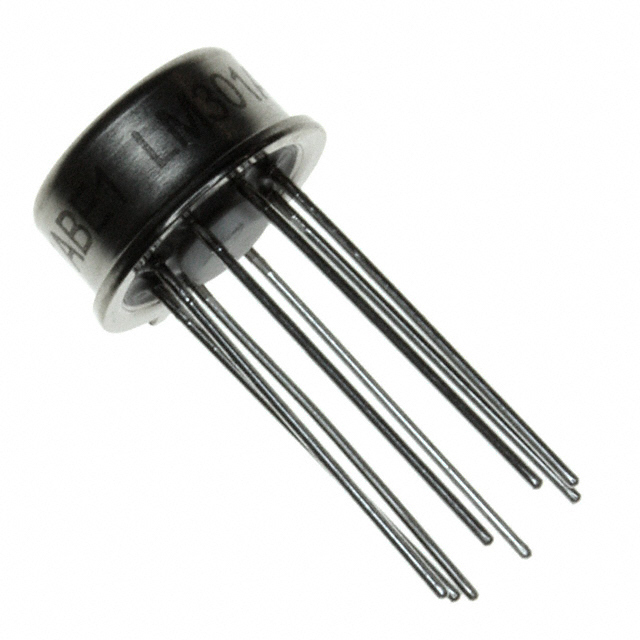

LM301AH

Описание

LM301AH - это операционный усилитель общего назначения от компании Texas Instruments. Этот операционный усилитель обеспечивает высокую стабильность и точность работы в широком диапазоне температур и напряжений. Компонент разработан для применения в различных схемах в промышленной автоматике, медицинской электронике, контрольно-измерительных устройствах и других областях.

Преимущества

• Широкий диапазон напряжений питания: от ±3В до ±18В
• Низкий входной ток смещения: до 70 nA
• Высокая устойчивость: гарантированная стабильность даже при наличии емкости нагрузки
• Низкий ток потребления: что важно для энергоэффективных систем
• Металлический корпус TO-99: обеспечивает отличное тепловыделение и механическую защиту

Недостатки

• Низкая скорость нарастания (slew rate): 0.5 V/µs, что может ограничить применение в высокочастотных цепях
• Не подходит для высокопроизводительных приложений из-за относительно низкого коэффициента усиления (1 МГц)

Типовое использование

• Прецизионные измерительные системы
• Регуляторы напряжения
• Усилители датчиков
• Кондиционирование сигналов
• Промышленные контроллеры

Рекомендации по применению

• Используйте стабилизированные источники питания для обеспечения максимальной точности и стабильности работы.
• Добавляйте фильтрующие конденсаторы по питанию для снижения шумов и пульсаций.
• Производите отладку схемы при реальных условиях эксплуатации для определения возможных нестабильностей.
• Рассмотрите добавление защиты от перенапряжения и перегрузки для повышения надежности в промышленных приложениях.

Основные технические характеристики

Возможные аналоги

• LM741 от Texas Instruments и других производителей
• OP07 от Analog Devices
• MC1741 от ON Semiconductor

Заключение

LM301AH от Texas Instruments — это надежный операционный усилитель общего назначения, который найдет свое применение во многих схемах благодаря своим стабильным характеристикам и применению в широком диапазоне параметров.
