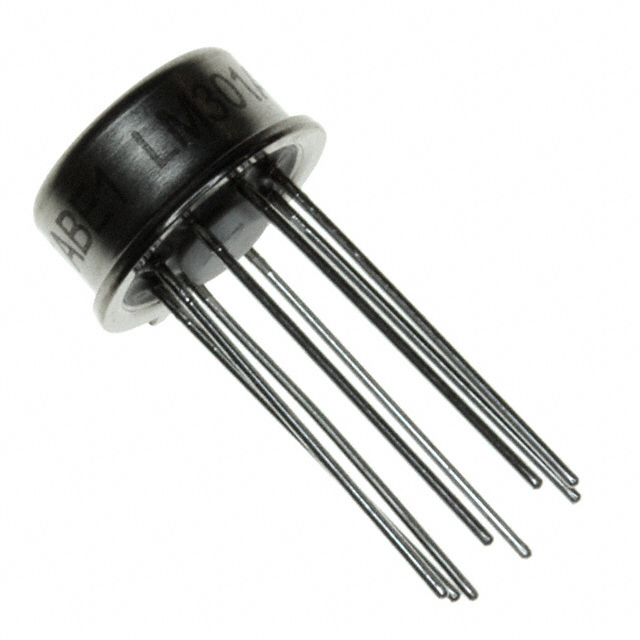

LM301AH/NOPB

Описание для LM301AH/NOPB от Texas Instruments

Общее описание: LM301AH/NOPB — это высококачественный операционный усилитель общего назначения от компании Texas Instruments. Он обеспечивает высокую стабилизацию и низкий уровень шумов, что делает его идеальным выбором для широкого спектра применений. Корпус в металлическом футляре TO-99-8 обеспечивает улучшенные термические характеристики и надежность.

Преимущества:

• Высокая стабильность благодаря низкой температурной чувствительности.
• Низкий уровень входного напряжения смещения.
• Высокая перегрузочная способность выходного сигнала.
• Широкий диапазон напряжений питания позволяет гибко использовать компонент в различных схемах.

Недостатки:

• Сравнительно высокая стоимость по сравнению с более простыми операционными усилителями.
• Может требовать дополнительных компенсационных конденсаторов для предотвращения осцилляции в некоторых приложениях.

Типовое использование:

• Усиление сигналов в системах обработки данных.
• Прецизионные измерительные устройства.
• Автоматические системы управления и регулирования.
• Аудио системы и фильтры.
• Источники опорного напряжения и токовые стабилизаторы.

Рекомендации по применению:

• Для обеспечения стабильной работы рекомендуется использование дополнительных компенсационных конденсаторов (например, между выводами вывода и входа).
• Оптимальная работа достигается при использовании этого компонента в диапазоне температур от 0°C до 70°C.

Основные технические характеристики:

• Тип усилителя: общего назначения
• Количество каналов: 1
• Скорость нарастания (Slew Rate): 0.5 В/µс
• Продукт полосы пропускания усиления (Gain Bandwidth Product): 1 МГц
• Ток на входе (Input Bias Current): 70 нА
• Напряжение смещения на входе (Input Offset Voltage): 2 мВ
• Потребляемый ток (Supply Current): 1.8 мА
• Диапазон напряжения питания (Supply Voltage): от 10 В до 36 В
• Рабочая температура: 0°C ~ 70°C
• Тип корпуса: TO-99-8 металлический футляр
• Установка: выводной монтаж (Through Hole)

Возможные аналоги:

• LM741
• TL081
• OP07

LM301AH/NOPB от Texas Instruments представляет собой надежное решение для пользователей, которым требуется качественный операционный усилитель с широким спектром применений. Благодаря своим преимуществам и качеству, этот компонент станет отличным выбором для различных проектов и устройств.
