Описание для LM2776EVM от Texas Instruments

Общее описание

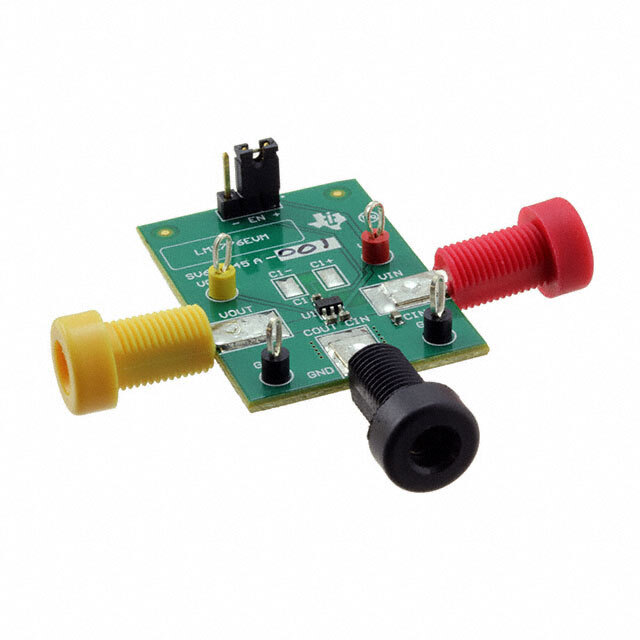

Оценочная плата LM2776EVM от Texas Instruments предназначена для демонстрации возможностей и функционала интегральной схемы LM2776. Этот регулятор DC/DC преобразует положительное входное напряжение в отрицательное выходное напряжение и отлично подходит для приложений, где необходимо отрицательное напряжение. Оценочная плата полностью укомплектована и готова к использованию, что позволяет быстро и легко оценить работу регулятора.

Преимущества

• Простота использования: Полностью укомплектованная плата с готовой схемой и минимумом настроек.
• Высокая эффективность: Преобразование с использованием встроенного инвертируемого топологии.
• Компактность: Малый размер и удобство встраивания в существующие системы.
• Высокая частота переключения: Частота работы 2 МГц, позволяющая использовать компактные компоненты и уменьшить размер конструкции.

Недостатки

• Ограничение по мощности: Максимальный выходной ток 200 мА может не подходить для приложений с высокими нагрузками.
• Теплорассеяние: При высоких температурах или плотных монтажах может возникнуть необходимость в дополнительном теплоотводе.

Типовое использование

• Инвертирование напряжения для аналоговых схем.
• Питание ОУ, требующих отрицательного напряжения.
• Системы, подверженные электромагнитным помехам, где необходимо стабильное отрицательное напряжение.
• Приложения в портативной электронике.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 2.7В до 5.5В.
• Обеспечьте надлежащую вентиляцию и теплоотвод, особенно при высоких нагрузках для предотвращения перегрева.
• Следите за правильным подключением выводов и соблюдайте полярность, чтобы избежать повреждения компонентов.
• Используйте дополнительные фильтры на входе и выходе для минимизации электромагнитных помех.

Основные технические характеристики

• Входное напряжение: от 2.7В до 5.5В
• Выходное напряжение: Инвертированное относительно входного
• Максимальный выходной ток: 200 мА
• Частота переключения: 2МГц
• Тип платы: Полностью укомплектованная и готовая к использованию
• Размеры платы: Компактные

Возможные аналоги

• LM2662 - другая модель от Texas Instruments, также работающая в режиме инверсии с большей интеграцией компонентов.
• MAX660 - аналогичный DC/DC преобразователь от Maxim Integrated.

Заключение

Оценочная плата LM2776EVM от Texas Instruments представляет собой удобный и эффективный инструмент для разработчиков, стремящихся реализовать надежное инвертирование напряжения. С её помощью можно быстро оценить и интегрировать функции регулятора LM2776 в проект, получая стабильное отрицательное напряжение для различных приложений.
