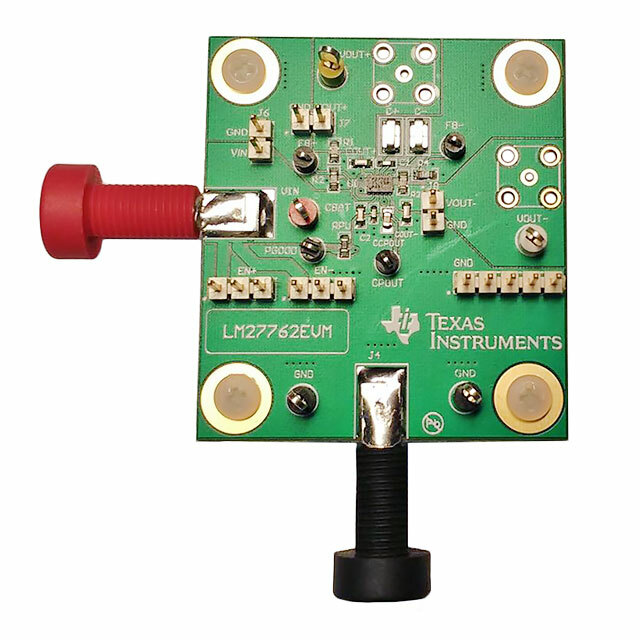

LM27762EVM

LM27762EVM от Texas Instruments

Общее описание: Модуль оценки LM27762EVM представляет собой готовую к использованию печатную плату, предназначенную для оценки производительности и функциональных возможностей интегральной схемы LM27762 от Texas Instruments. Этот модуль предназначен для плавного преобразования постоянного напряжения с входом от 2.7V до 5.5V в два независимых выхода: один положительный и один отрицательный, оба регулируемые в диапазоне от ±1.8V до ±5.2V. LM27762 является DC/DC преобразователем со встроенными стабилизаторами напряжения.

Преимущества:

• Двойные выходы: Позволяет получать одновременно как положительное, так и отрицательное напряжение, что удобно для питания аналоговых цепей.
• Широкий диапазон входного напряжения: Позволяет использовать модуль в различных приложениях с входным напряжением от 2.7V до 5.5V.
• Высокая частота переключения: 2МГц, снижает размеры внешних компонентов и улучшает эффективность.
• Компактный размер: Модуль полностью собран и готов к использованию, что облегчает тестирование и внедрение в проекты.

Недостатки:

• Низкая выходная мощность: 250mA для каждого выхода ограничивает использование в приложениях с большим потреблением.
• Неизолированные выходы: Могут подходить не для всех типов схем.

Типовое использование:

• Лабораторное тестирование и изучение характеристик LM27762.
• Питание аналоговых цепей, требующих как положительных, так и отрицательных напряжений.
• Использование в переносных и энергосберегающих устройствах.

Рекомендации по применению:

• Для оптимального использования необходимо строго следовать рекомендациям по подключению и настройке, приведенным в документации.
• Входное напряжение должно быть в пределах указанного диапазона для обеспечения стабильного выхода.
• Загружаемая нагрузка для каждого выхода не должна превышать 250mA.

Основные технические характеристики:

• Основное назначение: DC/DC преобразователь с выходами для положительного и отрицательного напряжений.
• Входное напряжение: 2.7V ~ 5.5V
• Выходное напряжение: ±1.8V ~ ±5.2V
• Ток выхода: 250mA для каждого выхода
• Тип регулятора: Инвертирующий
• Частота переключения: 2МГц
• Тип платы: Полностью собранная
• Состав содержимого: Плата (ы) включены
• Используемая ИС / Часть: LM27762

Возможные аналоги:

• LM27761: Однотим аналог для применения в схожих схемах, но с несколько иными выходными характеристиками.
• TPS65131: Подобный двухвыходной DC/DC преобразователь, подходящий для аналогичных задач и продвинутых приложений.

Использование модуля LM27762EVM позволит быстро и эффективно оценить возможности и характеристики ИС LM27762, а также облегчить процесс её интеграции в конечное устройство.
