Описание для LM2738XMYEVAL от Texas Instruments

Общее описание

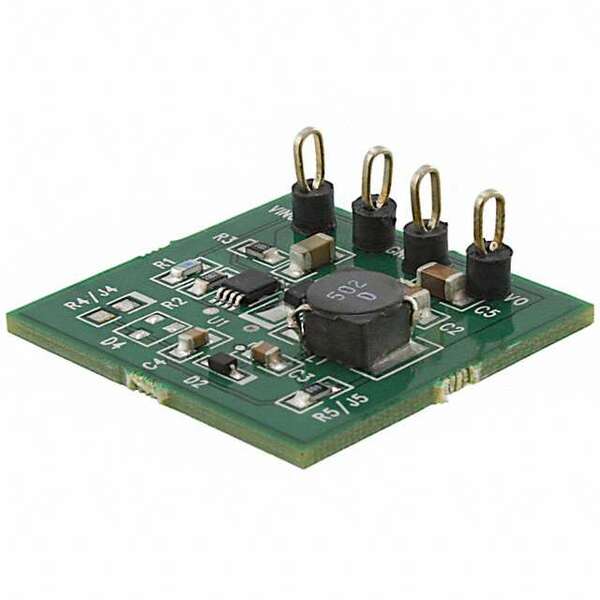

LM2738XMYEVAL — это полностью укомплектованная оценочная плата для быстрой и простой оценки возможностей понижающего (Buck) DC/DC-преобразователя LM2738 от Texas Instruments. Плата предназначена для обеспечения стабильного выходного напряжения при высоких уровнях КПД и минимальном уровне шума.

Преимущества

• Высокий КПД: Позволяет достичь высокой энергии эффективности.
• Компактные размеры: Удобно использовать в системах с ограниченным пространством.
• Простота в использовании: Полностью укомплектованная плата готова к немедленному использованию.
• Высокая частота переключения: Уменьшает размер внешних компонентов и повышает эффективность.

Недостатки

• Ограниченная выходная мощность: Плата подходит только для нагрузок до 1.5А.
• Устаревший статус: Этот продукт является устаревшим (obsolete) и возможно, доступен только по остаткам.

Типовое использование

• Регулирование напряжения в портативных устройствах
• Сетевые аксессуары и адаптеры
• Автомобильные электронные системы
• Промышленные контроллеры и измерительные приборы

Рекомендации по применению

• При проектировании системы убедитесь, что входное напряжение находится в пределах допустимого диапазона платы (3В - 20В).
• Следите за тепловым режимом работы платы, особенно при больших токах нагрузки.
• Для уменьшения помех рекомендуется использовать компоненты для фильтрации выходного сигнала.

Основные технические характеристики

• Основное назначение: Понижающий преобразователь DC/DC
• Метод регулирования: Синхронный Buck-преобразователь
• Выходы и их тип: 1 выход, не изолированный
• Выходное напряжение: 3.3В
• Выходной ток: до 1.5А
• Входное напряжение: 3В - 20В
• Частота переключения: 1.6МГц
• Тип платы: Полностью укомплектованная
• Используемая ИС: LM2738

Возможные аналоги

• LMR33620: Альтернативный понижающий преобразователь от Texas Instruments с аналогичными характеристиками.
• LMR36006: Еще один возможный аналог с улучшенной эффективностью и поддержкой более высоких токов.

Это описание поможет вам лучше понять ключевые характеристики и возможности оценочной платы LM2738XMYEVAL, а также определиться с применением данного компонента в ваших проектах.
