LM2735XMFEVAL/NOPB

LM2735XMFEVAL/NOPB от Texas Instruments

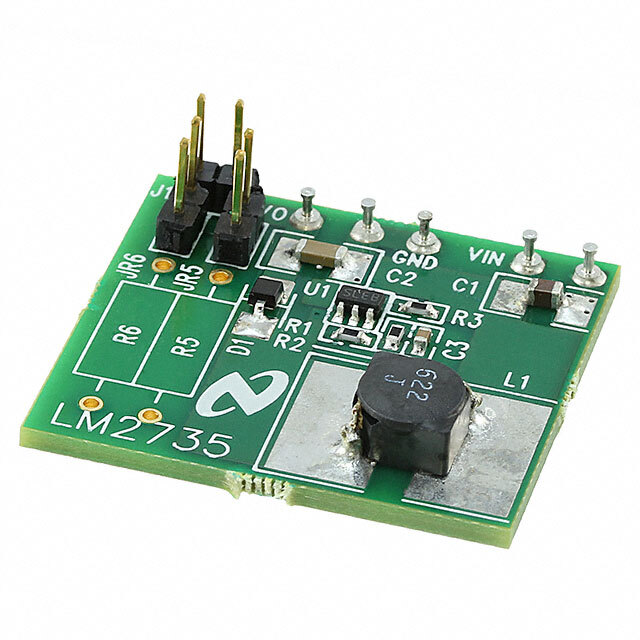

Общее описание: Эта демоплата предоставляет удобное средство для оценки возможностей контроллера повышения напряжения LM2735 от Texas Instruments. Она предназначена для демонстрации работоспособности и характеристик высокочастотного повышающего DC/DC-преобразователя, способного работать с входным напряжением от 3 В до 5.5 В и обеспечивать выходное напряжение до 12 В.

Преимущества:

• Высокая частота переключений: С частотой 1.6 МГц, LM2735 позволяет использовать компактные пассивные компоненты, что уменьшает общие размеры решения.
• Высокая эффективность: Архитектура преобразователя обеспечивает высокий КПД при различных условиях нагрузки.
• Широкий диапазон входных напряжений: Позволяет использовать устройство в различных приложениях, требующих повышения напряжения.
• Простота использования: Готовая к работе плата позволяет быстро оценить производительность и характеристики устройства.

Недостатки:

• Ограниченный выходной ток: Максимальный выходной ток ограничен 500 мА, что может быть недостаточно для некоторых приложений.
• Требования к внешним компонентам: Для оптимальной производительности требуется тщательно подбирать внешние пассивные компоненты.

Типовое использование:

• Портативные электронные устройства
• Беспроводные датчики
• Промышленные и медицинские приборы
• Проекты с батарейным питанием
• Преобразователи для питания светодиодов

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в диапазоне от 3 В до 5.5 В.
• Настройте выходное напряжение в пределах до 12 В, в зависимости от потребностей вашего приложения.
• Подберите необходимые внешние пассивные компоненты, такие как индуктивности и конденсаторы, с учетом частоты переключений и требований к мощности.

Основные технические характеристики:

• Входное напряжение: 3В - 5.5В
• Выходное напряжение: до 12В
• Максимальный выходной ток: 500 мА
• Частота переключений: 1.6 МГц
• Тип преобразователя: Повышающий (Boost)
• Тип платы: Полностью собранная и готовая к использованию

Возможные аналоги:

• TPS61200, от Texas Instruments: Повышающий преобразователь с аналогичными характеристиками.
• LT1615, от Analog Devices: Компактный повышающий преобразователь с частотой 1.4 МГц.

Демоплата LM2735XMFEVAL/NOPB является отличным выбором для инженеров, которые нуждаются в быстром и удобном способе оценки возможностей высокочастотного повышающего преобразователя LM2735 от Texas Instruments.
