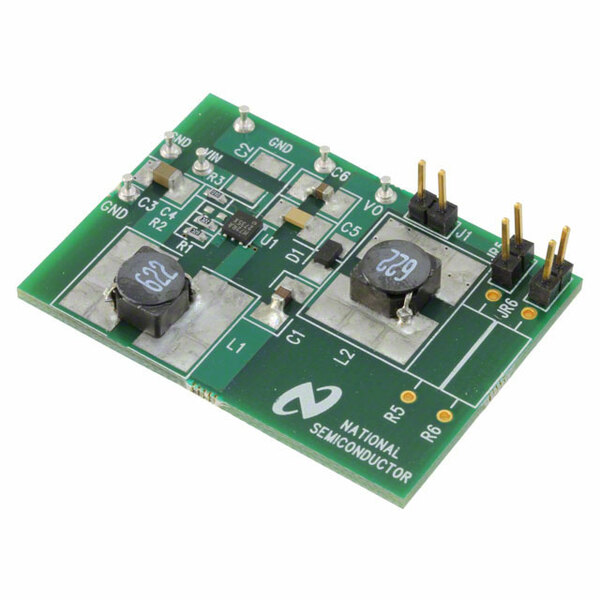

LM2735SD3.3EVAL

LM2735SD3.3EVAL от Texas Instruments

Общее описание: Компактная и эффективная плата для оценки преобразователя постоянного тока (DC-DC) LM2735 предназначена для быстрой и удобной разработки и тестирования решений на базе этого компонента. Платформа позволяет оценить основные характеристики и производительность LM2735 в конфигурации boost-конвертера.

Преимущества:

• Простота использования: Плата полностью собрана и готова к использованию, что упрощает процесс тестирования.
• Компактные размеры: Небольшие размеры платы позволяют использовать ее в ограниченном пространстве.
• Высокая эффективность: Обеспечивает до 90% эффективности преобразования энергии.
• Высокая частота переключения: Частота 1.6 МГц позволяет использовать компоненты малого размера.

Недостатки:

• Ограниченная выходная мощность: Максимальный выходной ток составляет 500 мА, что может быть недостаточным для некоторых применений.
• Фиксированное выходное напряжение: Выходное напряжение фиксировано на уровне 3.3В, что ограничивает гибкость применения.

Типовое использование:

• Прототипирование и оценка функций LM2735 в различных приложениях.
• Использование в портативных устройствах, где требуется повышение напряжения.
• Применение в системах с батарейным питанием для повышения напряжения аккумулятора.

Рекомендации по применению:

• Для обеспечения стабильной работы рекомендуется использовать качественные конденсаторы и индуктивности.
• Обеспечьте хороший теплоотвод для уменьшения перегрева и поддержания высокой эффективности.
• Используйте рекомендованные схемы подключения и компоненты, описанные в документации к LM2735.

Основные технические характеристики:

• Входное напряжение: от 3V до 5.5V
• Выходное напряжение: 3.3V
• Максимальный выходной ток: 500 мА
• Частота переключения: 1.6 МГц
• Регулятор топологии: Boost
• Тип платы: Полностью собранная (Fully Populated)
• Содержание набора: Плата

Возможные аналоги:

• LT1613 от Analog Devices
• MIC2288 от Microchip Technology
• TPS61070 от Texas Instruments

Плата LM2735SD3.3EVAL представляет собой удобный и эффективный инструмент для инженеров, занимающихся разработкой и тестированием решений, требующих повышения напряжения.
