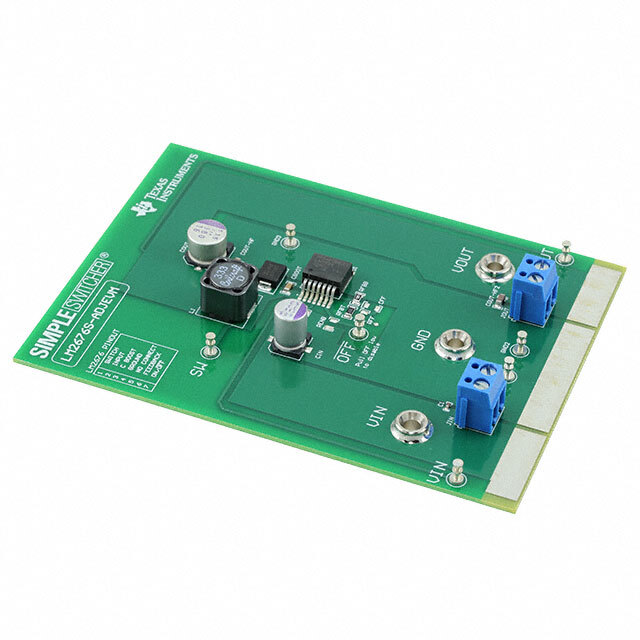

LM2676S-ADJEVM от Texas Instruments

Общее описание

Модуль оценки LM2676S-ADJEVM от Texas Instruments представляет собой готовую к использованию платформу для тестирования и оценки производительности пониженного импульсного регулятора напряжения LM2676. Этот модуль разработан для преобразования входного напряжения в диапазоне от 7 до 40 В в стабильное выходное напряжение с регулируемой величиной. Он идеально подходит для приложений, требующих высокоэффективного сконвертированного питания с низким уровнем пульсаций.

Преимущества

• Простота в использовании: Позволяет быстро и легко тестировать и оценивать производительность LM2676.
• Высокая эффективность: От 90% до 94%, что уменьшает потери энергии и тепловые потери.
• Регулируемое выходное напряжение: Позволяет настроить выходное напряжение в соответствии с требованиями вашего проекта.
• Широкий диапазон входных напряжений: От 7 до 40 В, что делает его универсальным для различных приложений.
• Низкий уровень пульсаций: Обеспечивает стабильное выходное напряжение без значительных колебаний.

Недостатки

• Относительно высокая цена по сравнению с линейными регуляторами напряжения.
• Необходимость аккуратного размещения и учета теплового режима при проектировании схемы.

Типовое использование

• Системы питания для микроэлектровых устройств
• Преобразователи напряжения для систем управления
• Промышленные и автомобильные приложения
• Портативные и переносные устройства

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 7 до 40 В для оптимальной работы модуля.
• Перед использованием установите нужное выходное напряжение с помощью расчетного внешнего резистивного делителя.
• Обеспечьте хорошее охлаждение и правильное термическое управление для предотвращения перегрева.

Основные технические характеристики

• Входное напряжение: 7 В - 40 В
• Выходной ток: до 3А
• Настраиваемое выходное напряжение: 1.23 В - 37 В
• Частота переключения: 260 кГц
• Конфигурация: Патчка, одиночный выход, не изолированный
• КПД: до 94%
• Тип платы: Полностью собранная

Возможные аналоги

• LM2676S-5.0/NOPB от Texas Instruments: Понижающий регулятор с фиксированным выходным напряжением 5 В.
• LM2676S-12/NOPB от Texas Instruments: Понижающий регулятор с фиксированным выходным напряжением 12 В.
• LM2675S-ADJ от Texas Instruments: Похожие характеристики, но с меньшим выходным током до 1А.

Этот мощный и простой в использовании модуль оценки поможет вам создать и протестировать ваши проекты с использованием высокоэффективных импульсных регуляторов промышленного класса.
