LM26480SQ-AAEV/NOPB

13 920,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

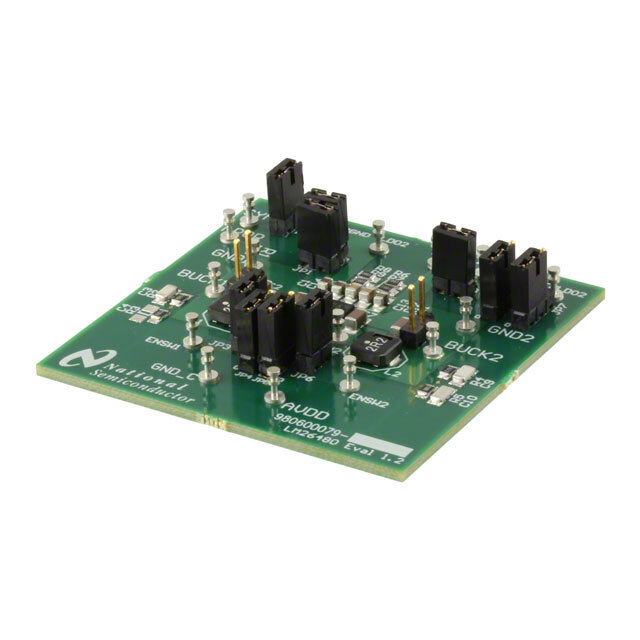

LM26480SQ-AAEV/NOPB от Texas Instruments

Общее описание

LM26480SQ-AAEV/NOPB — это универсальный модуль управления питанием от Texas Instruments. Модуль включает в себя два синхронных понижающих (step-down) преобразователя и два линейных стабилизатора напряжения (LDO), что делает его идеальным выбором для работы с многоканальными схемами питания в различных приложениях.

Преимущества

  • Компактность: Четыре независимых канала питания в одном модуле экономят место на плате.
  • Высокая эффективность: Синхронные понижающие преобразователи обеспечивают высокую эффективность преобразования энергии.
  • Гибкость: Возможность настройки выходного напряжения для каждого канала отдельно.
  • Стабильность: Встроенные функции защиты от перегрева, короткого замыкания и перегрузки по току.

Недостатки

  • Сложность интеграции: Требует тщательной компоновки и теплоотвода для обеспечения надёжной работы.
  • Ограниченная мощность: Максимальный ток ограничен до 1.5А на каждый синхронный понижающий преобразователь и 300мА на каждый LDO.

Типовое использование

  • Мобильные устройства
  • Переносная электроника
  • Промышленные контроллеры
  • Медицинская аппаратура

Рекомендации по применению

  • Теплоотвод: Рассмотрите использование дополнительных радиаторов или других методов теплоотвода при высокой нагрузке.
  • Разводка печатной платы: Обеспечьте минимальные импульсные контуры и хорошее заземление для уменьшения электромагнитных помех (EMI) и повышения стабильности работы.
  • Защитные компоненты: Используйте фильтрующие конденсаторы и дроссели для уменьшения шумов и улучшения фильтрации питания.

Основные технические характеристики

  • Входное напряжение: 2.8V ~ 5.5V
  • Выходные напряжения:
    • 1V, 1.2V, 1.8V, 3.3V
  • Выходные токи:
    • Синхронные понижающие каналы: 1.5A
    • Линейные стабилизаторы: 300mA
  • Частота переключения: 2MHz
  • Тип регулятора: Синхронный понижающий (Buck), линейный (LDO)

Возможные аналоги

  • TPS65217 от Texas Instruments
  • MAX77854 от Maxim Integrated
  • PMIC PF3000 от NXP Semiconductors

Это описание поможет вам лучше понять особенности и возможности компонента LM26480SQ-AAEV/NOPB для его оптимального применения в ваших схемных решениях.
