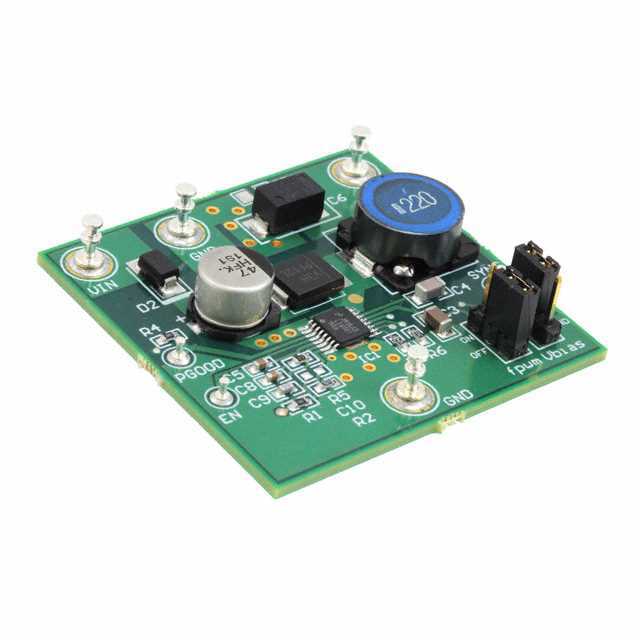

LM26001EVAL

LM26001EVAL от Texas Instruments

Общее описание: LM26001EVAL — это оценочная плата для DC/DC-преобразователя понижающего типа (Buck), обеспечивающая неинвертирующие выходы. Конвертер выполнен на основе чипа LM26001 от Texas Instruments. Оценочная плата позволяет протестировать и оценить работу LM26001 в различных условиях, облегчая процесс разработки конечных продуктов.

Преимущества:

• Поддержка широкого диапазона входного напряжения от 4,5 В до 38 В.
• Стабильный выходной ток до 1,5 А.
• Высокая частота переключения 305 кГц, что позволяет использовать компоненты меньшего размера.
• Готовая к использованию плата, полностью укомплектованная и прошедшая тестирование.
• Возможность тонкой настройки параметров для достижения оптимальных характеристик.

Недостатки:

• Ограничение по току до 1,5 А может быть недостаточным для некоторых высокомощных приложений.
• Для работы с высоковольтными системами требуется соблюдение дополнительных мер безопасности.

Типовое использование:

• Медицинское оборудование.
• Портативные и носимые устройства.
• Промышленные системы управления.
• Электронные устройства для потребительского рынка.

Рекомендации по применению:

• Используйте плату в хорошо проветриваемой зоне для улучшения теплоотвода.
• Убедитесь, что входное напряжение находится в допустимом диапазоне 4,5 В - 38 В.
• Стабильно подключайте нагрузку, не превышающую 1,5 А.
• Проверяйте параметры конфигурации перед использованием для оптимальной производительности.

Основные технические характеристики:

• Входное напряжение: 4,5 В ~ 38 В
• Выходное напряжение: 3,3 В
• Выходной ток: до 1,5 А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 305 кГц
• Тип платы: Полностью собранная и протестированная
• Состав комплекта: Плата

Возможные аналоги:

• LM2675EVAL от Texas Instruments
• LMR36506EVM от Texas Instruments
• LT8640EFE от Analog Devices

Теперь у вас есть все необходимые данные для оценки и применения LM26001EVAL в ваших проектах. Эта оценочная плата от Texas Instruments обеспечит высокое качество и надежность вашего устройства.
