LM2596S-ADJEVM от Texas Instruments

Описание

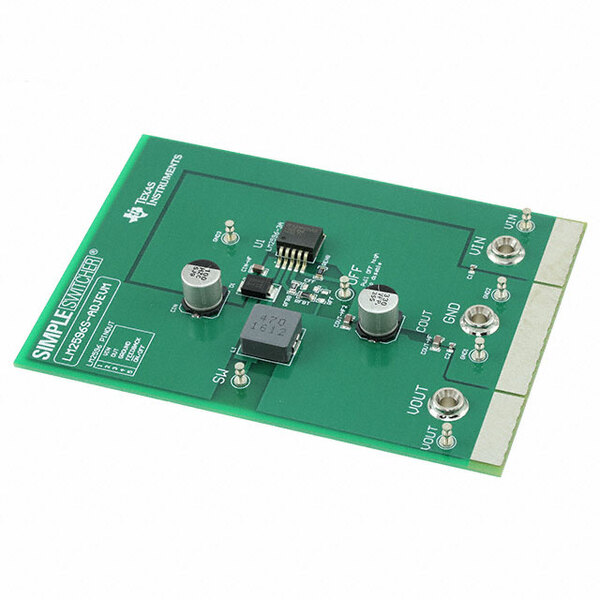

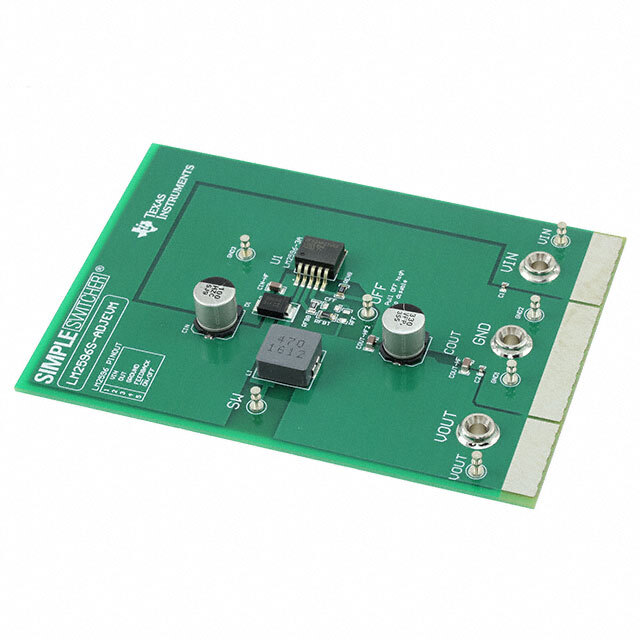

LM2596S-ADJEVM - это отладочный модуль для микросхемы LM2596 от Texas Instruments. Он предназначен для оценки и демонстрации возможностей DC-DC понижающего (Buck) преобразователя напряжения. Модуль позволяет пользователям быстро и удобно протестировать работу регулятора и помочь в разработке собственных решений с использованием LM2596.

Преимущества

• Легкость в использовании: Полностью собранный и готовый к использованию модуль.
• Широкий диапазон входного напряжения: Позволяет поддерживать широкий спектр приложений.
• Высокая эффективность: Позволяет снизить энергопотребление и уменьшить теплоотдачу.
• Регулируемое напряжение: Позволяет гибко настраивать выходное напряжение согласно требованиям приложения.

Недостатки

• Ограниченная максимальная нагрузка: До 3А выходного тока, что может быть недостаточно для более мощных приложений.
• Частота переключения 150 кГц: Может быть неподходящей для некоторых высокочастотных приложений.

Типовое использование

• Блоки питания для электроники
• Портативные устройства
• Системы управления двигателем
• Питание микроконтроллеров и других цифровых логических цепей

Рекомендации по применению

• Поддерживайте входное напряжение в пределах от 7В до 40В для надежной работы.
• Настройте выходное напряжение в соответствии с требованиями вашего приложения, используя соответствующие внешние компоненты.
• Учитывайте теплоотдачу и применяйте соответствующие меры охлаждения при высоких нагрузках.

Основные технические характеристики

• Входное напряжение: 7В ~ 40В
• Выходное напряжение: Настраиваемое (регулируемое)
• Выходной ток: до 3А
• Топология: Понижающий преобразователь (Buck)
• Частота переключения: 150 кГц
• Тип?: Неизолированный выход

Возможные аналоги

• LM2675 - Другой понижающий регулятор от Texas Instruments с похожими параметрами.
• XL4015 - Высокоэффективный понижающий DC-DC преобразователь, часто используемый в аналогичных приложениях.
• MP1584EN - Компактный понижающий регулятор от MPS, подходящий для использования в малогабаритных устройствах.

Заключение

LM2596S-ADJEVM от Texas Instruments - это надежный и эффективный отладочный модуль, позволяющий разработчикам быстро оценить работу DC-DC преобразователя LM2596 в широком спектре приложений. Простота использования и гибкость настройки делают его отличным выбором для проектирования источников питания различной электроники.
