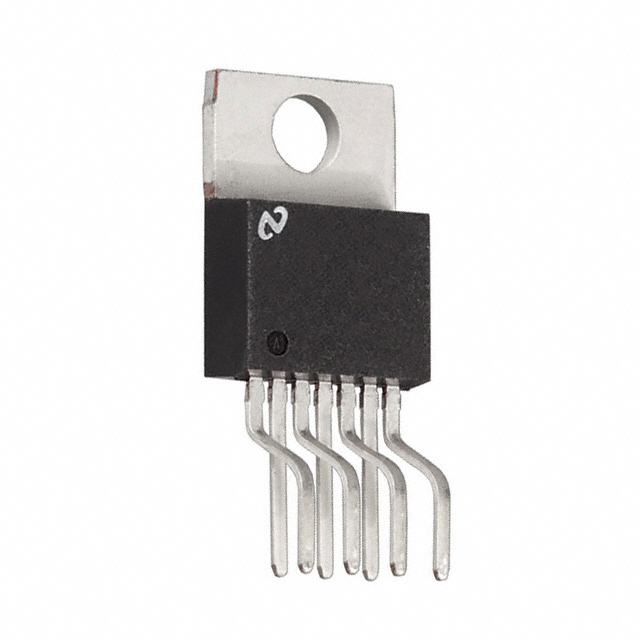

LM2588T-ADJ/NOPB от Texas Instruments

Общее описание

LM2588T-ADJ/NOPB – это высокоэффективный регулируемый импульсный преобразователь напряжения от компании Texas Instruments. Он применяется для создания импульсных источников питания с настраиваемым выходным напряжением в таких устройствах, как зарядные устройства, источники питания для микроконтроллеров и прочих электронных приборов, требующих стабильного напряжения.

Преимущества

• Высокая эффективность: Лучше управляет подачей энергии, что минимизирует тепловыделение.
• Гибкость: Регулируемое выходное напряжение позволяет использовать компонент в широком спектре приложений.
• Высокий ток выхода: До 5A, что подходит для мощных устройств.
• Широкий диапазон входного напряжения: От 4V до 40V, обеспечивая гибкость при проектировании.

Недостатки

• Отсутствие синхронного выпрямления: Могло бы улучшить КПД.
• Требует дополнительных компонентов для полной реализации схемы: Необходимы внешние компоненты для работы, такие как дроссели и конденсаторы.

Типовое использование

• Зарядные устройства
• Источники питания для микроконтроллеров
• Аналоговые и цифровые схемы
• Вспомогательные источники питания

Рекомендации по применению

• Обеспечьте надлежащее охлаждение для предотвращения перегрева.
• Используйте качественные пассивные компоненты для повышения общей надежности схемы.
• Рекомендуется проводить детальное моделирование схемы для оптимизации параметров и предотвращения возможных проблем.

Основные технические характеристики

• Функции: Повышающий (Boost), Обратный (Flyback), Преобразователь с прямым приводом (Forward Converter)
• Конфигурация выхода: Положительная
• Тип топологии: Повышающий (Boost), Обратный (Flyback), Прямой (Forward Converter)
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин.): 4V
• Входное напряжение (макс.): 40V
• Выходное напряжение (мин.): 1.23V
• Выходное напряжение (макс.): 60V
• Выходной ток: 5A (переключатель)
• Частота переключения: 100kHz ~ 200kHz
• Синхронный выпрямитель: Нет
• Температурный диапазон: -40°C ~ 125°C (TJ)
• Монтаж: Сквозной (Through Hole)
• Корпус: TO-220-7 с выведенными выводами (Formed Leads)

Возможные аналоги

• LM2674: Синхронный понижающий регулятор с аналогичными характеристиками.
• LM2577: Повышающий преобразователь с регулируемым выходом.
• MC34063: Обратимый преобразователь.

Эти компоненты могут использоваться в схожих схемах и обеспечивать аналогичное или улучшенное выполнение необходимых функций.

Если вам нужно узнать больше об этом компоненте или получить помощь в проектировании схем, не стесняйтесь задавать вопросы или обращаться к документации от Texas Instruments.
