Регулятор напряжения DC-DC LM2588S-ADJ от Texas Instruments

Общее описание

Регулятор напряжения LM2588S-ADJ от Texas Instruments представляет собой интегральную схему (IC) DC-DC преобразователя, обладающую функциями повышения, понижения и обратного преобразования напряжения. Этот компонент широкого применения и высокой производительности может регулировать выходное напряжение в пределах от 1,23 В до 60 В при входном напряжении от 4 В до 40 В. Он способен обеспечивать ток до 5 А при частоте переключения от 100 кГц до 200 кГц.

Преимущества

• Широкий диапазон входного и выходного напряжения: Позволяет использовать компонент в различных проектах с разными требованиями по напряжению.
• Высокая выходная мощность: Способность обеспечивать ток до 5 А делает его подходящим для приложений с высокими нагрузками.
• Регулируемое выходное напряжение: Позволяет точно настроить выходное напряжение под конкретные требования системы.
• Компактный корпус: Пакет TO-263-8, D2PAK (7 выводов + таб) обеспечивает удобный монтаж на печатные платы (PCB).

Недостатки

• Отсутствие синхронного выпрямления: В некоторых приложениях не хватает функций синхронного выпрямления, что может снизить КПД преобразователя.

Типовое использование

• Преобразователи напряжения для питания микроконтроллеров и других логических схем из различных источников
• Бортовые сети автомобилей и других транспортных средств
• Промышленные системы управления и автоматизации
• Питание светодиодных и иных осветительных систем

Рекомендации по применению

• Используйте соответствующие дроссели и конденсаторы для обеспечения стабильной работы при высоких токах.
• Учитывайте тепловые характеристики преобразователя и обеспечьте достаточное охлаждение для предотвращения перегрева.
• При настройке уровня выходного напряжения используйте точные резисторы для обратной связи, чтобы минимизировать погрешность.

Основные технические характеристики

• Функция: Повышающий, понижающий и обратный преобразователь
• Конфигурация выхода: Положительный
• Тип топологии: Boost (повышающая), Flyback (с обратной связью), Forward Converter (форвардный преобразователь)
• Выходное напряжение: Регулируемое (1.23 В - 60 В)
• Входное напряжение: 4 В - 40 В
• Выходной ток: 5 А
• Частота переключения: 100 кГц - 200 кГц
• Тип выпрямителя: Несинхронный
• Рабочая температура: -40°C ~ 125°C (Tj)

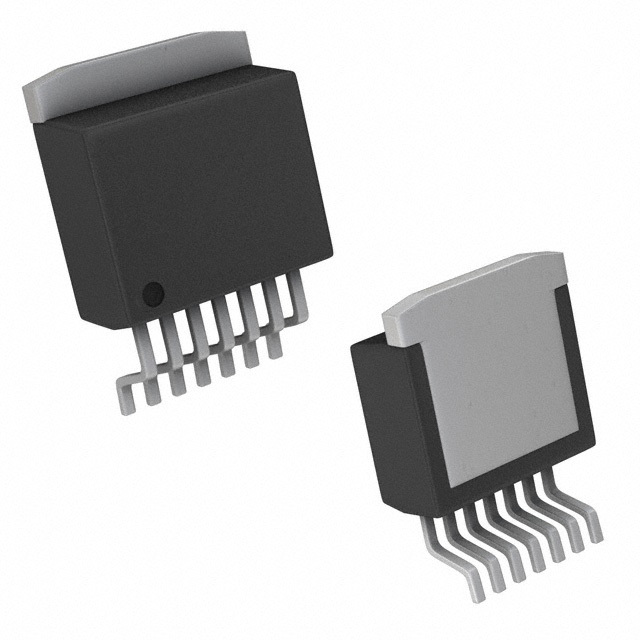

• Корпус: TO-263-8, D2PAK (7 выводов + таб)

Возможные аналоги

• LM2577S-ADJ - также от Texas Instruments, с аналогичными характеристиками, но меньшими выходными токами (до 3 А).
• LT1370CT - от Analog Devices, с аналогичными функциями и максимальным выходным током 6 А.
• MC34063A - от ON Semiconductor, более экономичный вариант, с максимальным выходным током 1.5 А.

Эта широкодиапазонная и мощная IC идеально подходит для множества применений, где требуется гибкость и стабильность регулируемого питания.
