LM2577S-ADJ

LM2577S-ADJ от Texas Instruments

Общее описание

LM2577S-ADJ – это высокоэффективный регулируемый DC-DC-преобразователь от Texas Instruments, предназначенный для работы в режимах Step-Up (повышающий), Flyback (обратный ход) и Forward Conversion (прямой преобразователь). Этот компонент позволяет разработчикам легко создавать схемы питания для различных устройств, требующих стабилизированного напряжения.

Преимущества

• Универсальность: Поддержка нескольких топологий преобразования.
• Регулировка: Возможность настройки выходного напряжения.
• Высокий ток выхода: До 3А ключевого тока.
• Широкий диапазон входного напряжения: От 3.5 до 40В.
• Компактность: Монтаж в корпусе типа TO-263-6, D2PAK.

Недостатки

• Отсутствие синхронного выпрямления: Может быть менее эффективным в некоторых приложениях по сравнению с синхронными преобразователями.
• Потребность в дополнительных внешних компонентах: Для корректной работы могут понадобиться дополнительные элементы схемы.

Типовое использование

LM2577S-ADJ часто применяется в следующих устройствах и системах:

• Питание микроконтроллеров и других цифровых устройств.
• Зарядные устройства для аккумуляторов.
• Преобразователи напряжения в автомобилях и промышленной электронике.
• Источники питания для портативных устройств и коммуникационного оборудования.

Рекомендации по применению

• Теплоотвод: Поскольку чип может выделять значительное количество тепла, рекомендуется использовать адекватное охлаждение или теплоотвод.
• Фильтрация: Обеспечьте использование качественных фильтрующих конденсаторов для уменьшения шума и пульсаций на выходе.
• Стабильность схемы: Учитывайте рекомендации по выбору индуктивностей и конденсаторов для обеспечения стабильной работы преобразователя.

Основные технические характеристики

• Функция: Повышающий, обратный ход, прямой преобразователь.
• Конфигурация выхода: Положительный или отрицательный.
• Тип выхода: Регулируемый.
• Количество выходов: 1.
• Входное напряжение: от 3.5 до 40В.
• Выходное напряжение: от 1.23 до 60В (включая напряжение ключа).
• Ток выхода: до 3А (ключевой ток).
• Частота переключения: 52кГц.
• Тип выпрямителя: Несинхронный.
• Рабочая температура: от -40°C до 125°C (по переходу).
• Тип монтажа: Поверхностный монтаж.

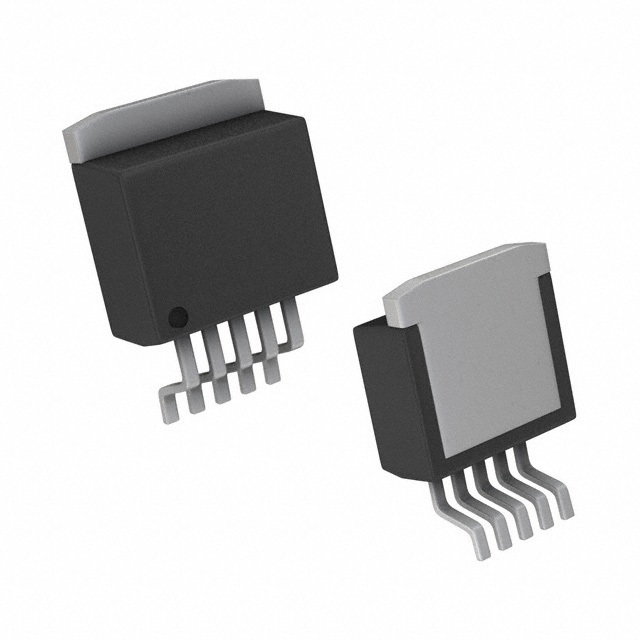

• Корпус: TO-263-6, D2PAK (5 выводов + таб), TO-263BA.

Возможные аналоги

• XL6009: Еще один повышающий DC-DC-преобразователь, но с несколько иным набором характеристик.
• MC34063: Универсальный DC-DC-преобразователь, поддерживающий режимы Boost и Buck.
• LT1170: Регулируемый DC-DC-контроллер с широким диапазоном входного и выходного напряжений.

Для более детальной информации, обратитесь к документации производителя или техническим спецификациям на официальном сайте Texas Instruments.
