LM25085MYEVAL/NOPB

LM25085MYEVAL/NOPB от Texas Instruments

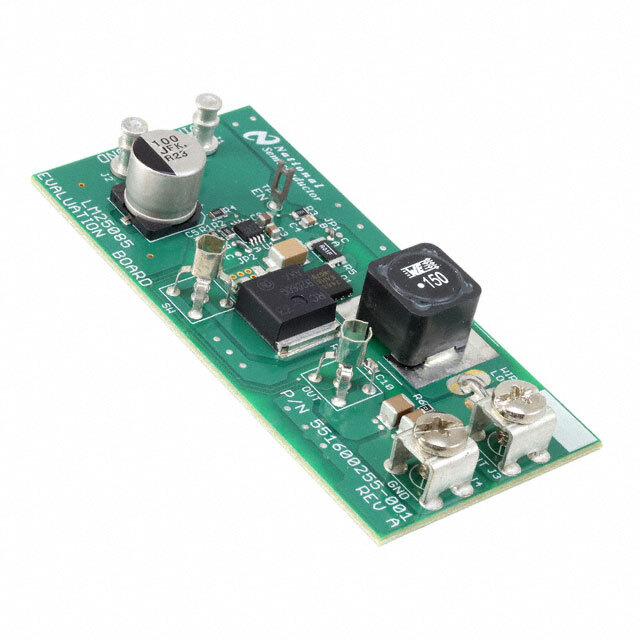

Общее описание: LM25085MYEVAL/NOPB – это оценочная плата для пошагового (step-down) регулятора LM25085 от Texas Instruments. Данная плата предназначена для демонстрации работы высокоэффективного DC/DC-преобразователя на базе микросхемы LM25085, которая может использоваться в различных областях электроники.

Преимущества:

• Высокая эффективность и производительность.
• Широкий диапазон входного напряжения.
• Компактная конструкция.
• Простота использования и настройки.
• Демонстрация функциональности LM25085.

Недостатки:

• Предназначена исключительно для оценки и разработки, не подходит для серийного производства.

Типовое использование:

• Оценка характеристик и возможностей микросхемы LM25085.
• Разработка и прототипирование DC/DC-преобразователей.
• Образовательные проекты и лабораторные работы.

Рекомендации по применению:

• Следуйте руководству пользователя для корректного подсоединения и настройки оценочной платы.
• Используйте соответствующие средства измерения для оценки характеристик преобразователя.
• Обеспечьте адекватное охлаждение при работе платы с высокими токами.

Основные технические характеристики:

• Назначение: DC/DC, Step Down (понижающий преобразователь)
• Количество выходов и тип: 1, не изолированный
• Выходное напряжение: 5 В
• Выходной ток: до 5 А
• Входное напряжение: от 5.5 В до 42 В
• Топология регулятора: Buck
• Частота переключений: 300 кГц
• Тип платы: Полностью собранная и протестированная
• Комплектация: Плата
• Используемая микросхема: LM25085

Возможные аналоги:

• EVAL-ADP2301 от Analog Devices
• DEMOBOARD-IR3840 от Infineon Technologies
• TPS54260EVM-230 от Texas Instruments

Данная оценочная плата LM25085MYEVAL/NOPB обеспечивает необходимые условия для разработки и тестирования высокоэффективных понижающих преобразователей на базе микросхемы LM25085, обеспечивая оптимальную производительность и гибкость для широкого спектра применений.
