Линейный стабилизатор напряжения LM25010EVAL от Texas Instruments

Общее описание

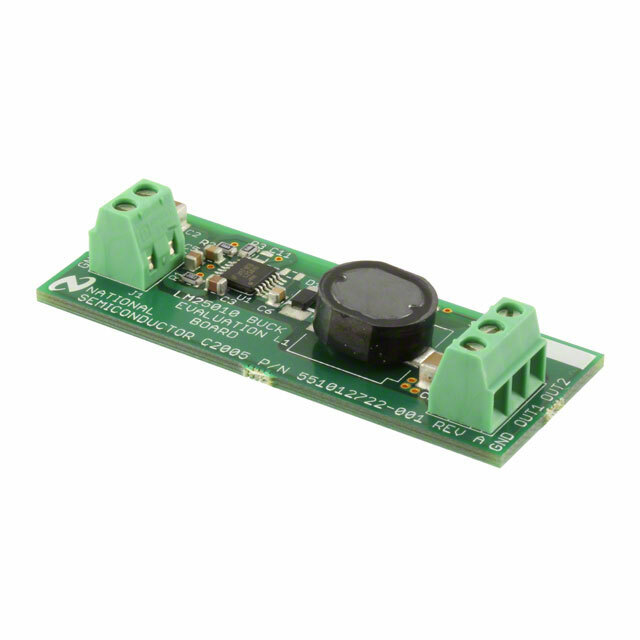

Оценочная плата LM25010EVAL от Texas Instruments представляет собой полностью собранное демо-устройство, предназначенное для демонстрации возможностей микросхемы LM25010. Этот контроллер понижающего DC-DC преобразователя идеально подходит для приложений, требующих высокой эффективности преобразования, компактных размеров и простоты управления энергопотреблением.

Преимущества

• Высокая эффективность преобразования: позволяет снизить потери энергии и повысить общую производительность системы.
• Широкий диапазон входного напряжения: плата поддерживает входное напряжение в диапазоне от 6 В до 42 В, что делает ее универсальной для различных источников питания.
• Компактный размер: оптимизированный дизайн позволяет использовать плату даже в ограниченных пространствах.
• Простота в использовании: благодаря полностью собранной и протестированной плате, начинающие инженеры могут легко начать работу с устройством.

Недостатки

• Ограниченная нагрузочная способность до 1А, что может быть недостаточно для приложений, требующих большего тока.
• Фиксированное выходное напряжение 5В, что не всегда подходит для всех схем.

Типовое использование

• Промышленные и автомобильные приложения, где требуется преобразование напряжения с высоким КПД.
• Системы с батарейным питанием, требующие компактных и эффективных преобразователей напряжения.
• Встраиваемые системы и полупроводниковые устройства, где критически важны стабильность питания и компактные размеры.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в диапазоне от 6В до 42В для правильной работы платы.
• Мониторьте тепловую производительность устройства, особенно при максимальной нагрузке в 1А.
• Для повышения эффективности работы в конкретном приложении, рекомендуется использовать соответствующие радиаторы для улучшения теплоотвода.

Основные технические характеристики

• Основное назначение: DC/DC преобразование, пониженный стабилизатор
• Выходы и их тип: 1, не изолированный
• Выходное напряжение: 5В
• Выходной ток: 1А
• Входное напряжение: от 6В до 42В
• Топология стабилизатора: Buck
• Частота переключения: 200 кГц
• Тип платы: полностью собранная
• Комплект поставки: плата
• Используемая микросхема / часть: LM25010

Возможные аналоги

• LM2596-5.0: Широко используемый понижающий регулятор с фиксированным выходным напряжением 5V.
• MP2451: Понижающий преобразователь с схожими характеристиками и широким диапазоном входного напряжения.
• LM2675: Регулятор от Texas Instruments, обладающий аналогичными функциональными возможностями.

Опираясь на вышеперечисленные характеристики и рекомендации, LM25010EVAL является отличным выбором для инженеров, которые стремятся улучшить свои проекты в области силовой электроники.
