LM22679EVAL/NOPB

LM22679EVAL/NOPB от Texas Instruments

Общее описание

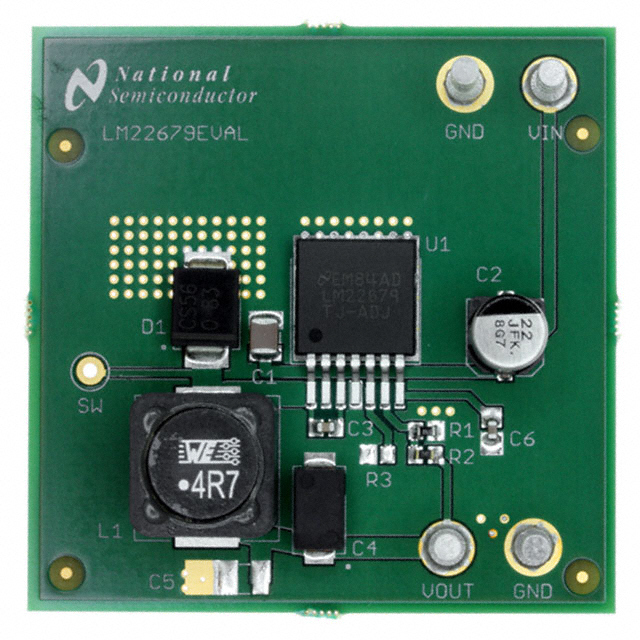

LM22679EVAL/NOPB - это оценочная плата для DC/DC преобразователя LM22679 от компании Texas Instruments. Этот простой в использовании понижающий (Buck) регулятор позволяет разработчикам быстро и легко оценить возможности и характеристики LM22679. Плата полностью укомплектована и готова к использованию, что позволяет ускорить процесс разработки и тестирования.

Преимущества

• Широкий входной диапазон напряжения: от 4.5V до 42V
• Высокая эффективность: до 5A выходного тока при минимальных потерях энергии
• Удобство в использовании: плата полностью укомплектована и готова к тестированию
• Компактный дизайн: экономия места в проекте
• Надежность: стабильно работает при различных условиях нагрузки

Недостатки

• Ограничение по выходному току: максимальный выходной ток ограничен 5А
• Специфические условия тестирования: требует соблюдения определённых условий для корректной работы и тестирования

Типовое использование

• Импульсные источники питания
• Системы распределения питания в промышленных и бытовых устройствах
• Бортовые источники питания для автомобильной электроники
• Системы телекоммуникаций
• Проекты, требующие надежного питания с широким диапазоном входного напряжения

Рекомендации по применению

1. Подключение питания: Подключите источник питания с напряжением в диапазоне от 4.5V до 42V.
2. Подключение нагрузки: Подключите нагрузку, соответствующую выходным характеристикам.
3. Настройка параметров: Воспользуйтесь контрольными точками и потенциометрами на плате для настройки параметров.
4. Мониторинг работы: Используйте осциллограф для мониторинга работы платы и оценки шума и стабильности регулятора.

Основные технические характеристики

• Входное напряжение: 4.5V – 42V
• Выходное напряжение: 3.3V (по умолчанию, настраиваемое)
• Выходной ток: до 5A
• Топология: Понижающий (Buck)
• Частота переключения: 500kHz
• Тип оцениваемой платы: Полностью укомплектованная и готовая к работе
• Состав поставки: плата
• Используемая микросхема: LM22679

Возможные аналоги

• LM22678EVAL/NOPB: аналогичная оценочная плата с несколько иными характеристиками по выходному напряжению и току
• LM2679EVAL/NOPB: другой вариант понижающего преобразователя для сравнения производительности
• TPS5450EVM-173: оценочная плата на базе TPS5450 с аналогичными параметрами

Таким образом, LM22679EVAL/NOPB представляет собой готовое решение для разработки и тестирования высокоэффективных и надежных импульсных источников питания.
