LM22670INVEVAL/NOPB

Общее описание

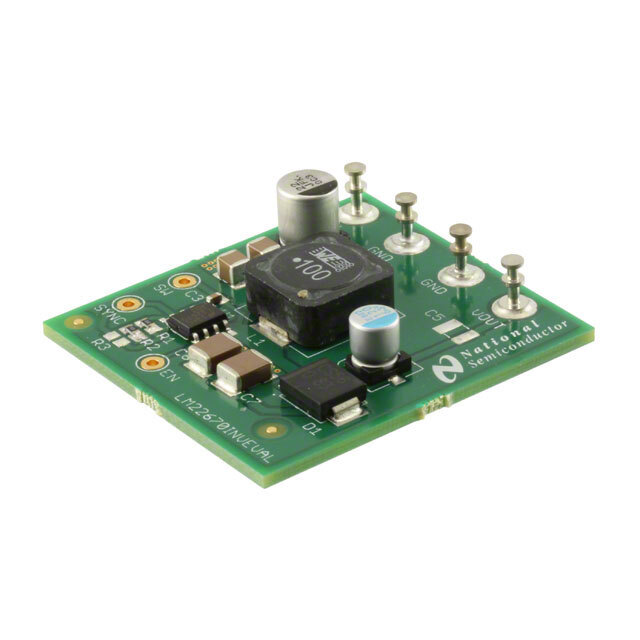

LM22670INVEVAL/NOPB – это отладочная плата, предназначенная для демонстрации и оценки возможностей DC/DC понижающего преобразователя LM22670 от компании Texas Instruments. Данная плата позволяет быстро и эффективно исследовать функционал и параметры преобразователя, что значительно упрощает процесс разработки и тестирования ваших проектов.

Преимущества

• Интуитивно понятная отладочная среда: Простота в использовании, быстрая настройка.
• Высокая производительность: Возможность работы с широким диапазоном входных напряжений от 5 до 35 В.
• Компактность: Малый размер платы, что облегчает интеграцию в прототипы.
• Низкий уровень электромагнитных помех: Специально разработанная схемотехника для минимизации шумов.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток составляет 1.5 А, что может быть недостаточно для некоторых высокомощных приложений.
• Отсутствие встроенной защиты от перенапряжений: Необходима дополнительная схемотехника для защиты от возможных скачков напряжения на входе.

Типовое использование

• Источники питания для микроконтроллеров и логики.
• Питание различных периферийных устройств и периферийных блоков.
• Использование в проектах с ограниченным пространством для снижения потребления энергии.

Рекомендации по применению

• Проверка подключения: Перед включением платы, убедитесь в правильности всех подключений согласно схеме.
• Температурный режим: Убедитесь, что плата работает в допустимых температурных пределах.
• Использование фильтров: Для минимизации электромагнитных помех рекомендуется использовать дополнительные фильтры при необходимости.

Основные технические характеристики

• Входное напряжение: от 5 В до 35 В.
• Выходное напряжение: 5 В (настраиваемое).
• Выходной ток: до 1.5 А.
• Частота переключения: 500 кГц.
• Топология преобразователя: понижающий (Buck).
• Форм-фактор: полная сборка (Fully Populated).

Возможные аналоги

• LM22671INVEVAL/NOPB: Аналогичная отладочная плата с более высокой выходной мощностью.
• LM2675S-5.0/NOPB: Понижающий преобразователь с похожими параметрами от Texas Instruments.
• LM22679Q1MM-ADJ/NOPB: Высокопроизводительный понижающий преобразователь для автомобильных применений.

Заключение

LM22670INVEVAL/NOPB – это отличное решение для разработчиков, занимающихся проектированием источников питания на основе DC/DC преобразователей. Простота в использовании и мощные функциональные возможности делают эту отладочную плату незаменимым инструментом для быстрого прототипирования и тестирования различных приложений.
