LM20145EVAL

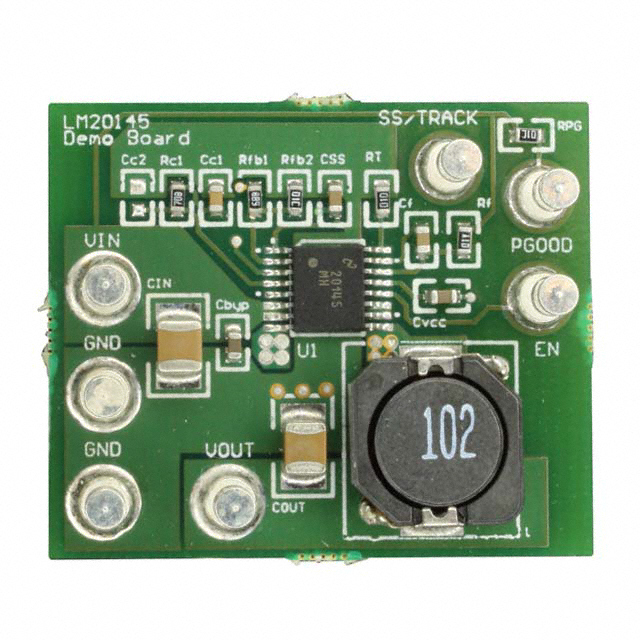

Описание Evaluation Board LM20145EVAL

Общее описание

Evaluation Board LM20145EVAL от Texas Instruments предназначена для оценки работы понижающего (Buck) DC/DC преобразователя LM20145. Эта плата представляет собой полностью готовое к использованию решение, оптимизированное для обеспечения стабилизированного выхода при входном напряжении от 2,95 В до 5,5 В и выходном напряжении 1,2 В с током до 5 А. Устройство имеет высокую частоту переключения 500 кГц, что позволяет использовать компоненты малого размера, и обеспечивает высокую эффективность работы.

Преимущества

• Высокая эффективность: Преобразователь имеет высокий КПД, что позволяет минимизировать тепловые потери.
• Ограничение по току: Поддержка тока до 5 А, что позволяет использовать устройство в мощных приложениях.
• Широкий диапазон входных напряжений: Работает при входных напряжениях от 2,95 В до 5,5 В.
• Компактный размер: Высокая частота переключения позволяет использовать компоненты малого размера.

Недостатки

• Ограничен диапазон входного напряжения: Максимальное входное напряжение 5,5 В, что может ограничивать использование в некоторых приложениях.
• Фиксированное выходное напряжение: В данной конфигурации выходное напряжение установлено на уровне 1,2 В.

Типовое использование

• Питание для микроконтроллеров и других цифровых устройств.
• Интеграция в различные портативные устройства с аккумуляторным питанием.
• Прикладные программы, требующие стабильного шины питания 1,2 В при высокой эффективности.

Рекомендации по применению

• Убедитесь, что питание платы соответствует диапазону входных напряжений (2,95 В - 5,5 В).
• Подключите нагрузку, соответствующую максимальному выходному току (не более 5 А).
• При необходимости работы с другим выходным напряжением проконсультируйтесь с документацией для корректировки значений внешних компонентов.
• Используйте адекватное охлаждение и разместите оценочную плату в благоприятных для теплопередачи условиях.

Основные технические характеристики

• Категория: Evaluation Board
• Применение: DC/DC преобразователь
• Топология: Понижающий (Buck)
• Входное напряжение: от 2,95 В до 5,5 В
• Выходное напряжение: 1,2 В
• Выходной ток: до 5 А
• Частота переключения: 500 кГц
• Комплектация: Плата полностью собрана и готова к использованию
• Используемый ИС/Чип: LM20145

Возможные аналоги

• LM20134EVAL от Texas Instruments – обеспечивает схожие характеристики, но с выходным током до 4 А.
• LM3671EVAL от Texas Instruments – для приложений с более низким выходным током и различным входным напряжением.

Это устройство предоставляет необходимую платформу для быстрой оценки производительности и внедрения решения на основе LM20145 в ваши проекты.
