LM20136MHEVAL

Описание для LM20136MHEVAL от Texas Instruments

Общее описание

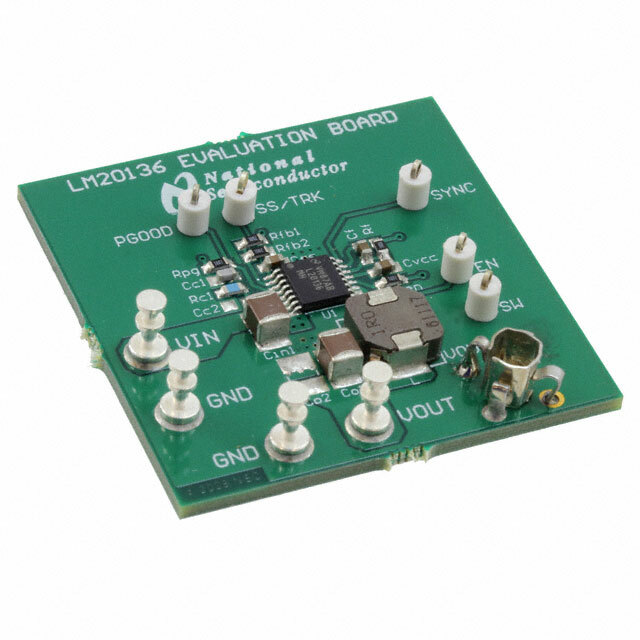

Эвалюационная плата LM20136MHEVAL от компании Texas Instruments предназначена для оценивания характеристик и возможностей импульсного понижающего (Buck) контроллера LM20136. Плата полностью укомплектована и готова к использованию, что позволяет разработчикам быстро и эффективно протестировать функциональность и производительность контроллера.

Преимущества

• Простота использования: Плата полностью собрана и готова для немедленного тестирования.
• Высокая эффективность: Контроллер LM20136 обеспечивает высокую эффективность преобразования энергии.
• Надежность: Продукция компании Texas Instruments славится своей надежностью и долговечностью.
• Гибкость: Возможность регулировки выходного напряжения и частоты переключения.

Недостатки

• Требует навыков работы с электроникой: Полное использование возможностей платы предполагает базовые знания схемотехники и работы с контроллерами питания.
• Ограниченный входной диапазон напряжений: Плата поддерживает входное напряжение в пределах 2.95V до 5.5V, что может быть узким диапазоном для некоторых применений.

Типовое использование

• Оценивание и тестирование импульсного понижающего контроллера LM20136.
• Прототипирование и разработка устройств с пониженным напряжением питания.
• Обучение и демонстрация принципов работы импульсных преобразователей.

Рекомендации по применению

• Плата рекомендуется для использования в учебных целях, а также для разработки и тестирования источников питания в потребительской электронике, телекоммуникациях и других областях.
• Следует обеспечить надлежащее охлаждение при высоких токах нагрузки (до 6 А).
• Плата предназначена для работы в сухих помещениях и должна быть защищена от влаги и механических повреждений.

Основные технические характеристики

• Тип преобразователя: Понижающий (Buck)
• Количество выходов: 1, не изолированные
• Выходное напряжение: 3.3V
• Выходной ток: до 6А
• Входное напряжение: 2.95V ~ 5.5V
• Частота переключения: 400kHz
• Регулятор: LM20136
• Комплектация: Плата(ы) полностью собраны

Возможные аналоги

• LM20125EVAL: Эвалюационная плата для контроллера LM20125 с аналогичными функциями, но несколько другими техническими характеристиками.
• LM3150EVAL: Продвинутая эвалюационная плата для высокоэффективных понижающих регуляторов с широкой регулируемой частотой переключения.

Эта эвалюационная плата идеально подходит для быстрого и удобного тестирования возможностей регулирующих компонентов. Texas Instruments предлагает надежные решения, которые помогут в создании качественных и высокоэффективных источников питания.
