LM158J

Описание компонента: LM158J (Texas Instruments)

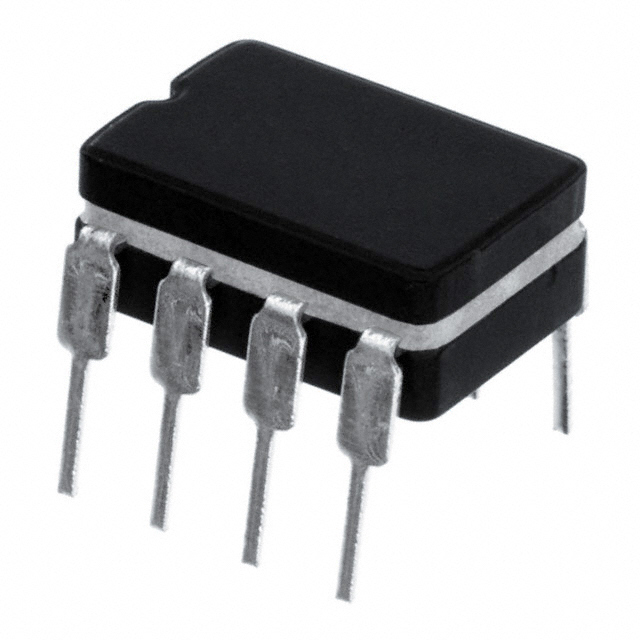

Общее описание: LM158J — это универсальный двухканальный операционный усилитель от Texas Instruments, предназначенный для работы в широком диапазоне напряжений питания и температур. Устройство выполнено в корпусе 8-CDIP (8-контактный корпус с керамическим корпусом) и подходит для различных аналоговых приложений, требующих надежности и точности.

Преимущества:

• Широкий диапазон напряжений питания: Может работать как с однополярным, так и с двуполярным питанием.
• Малый ток потребления: Всего 1 мА на канал, что позволяет использовать его в энергоэффективных приложениях.
• Высокая точность: Низкий входной компенсационный ток и низкий уровень входного смещения напряжения.
• Надежность: Подходит для промышленных температурных диапазонов от -55°C до +125°C.

Недостатки:

• Ограниченная полоса пропускания: Устройство имеет ограниченную полосу пропускания 1 МГц, что может быть недостатком для некоторых высокочастотных приложений.

Типовое использование:

• Усиление слабых сигналов в сенсорных системах.
• В устройствах обработки аналоговых сигналов и фильтрах.
• В промышленных системах управления.
• Усиление сигналов в медицинских диагностических приборах.

Рекомендации по применению:

• Следует использовать блокировочные конденсаторы на выводах питания для минимизации возможных шумов.
• При проектировании схем, учитывайте ограничения по полосе пропускания и входному смещению.

Основные технические характеристики:

• Тип усилителя: Универсальный
• Количество каналов: 2
• Полоса пропускания по уровню -3 дБ: 1 МГц
• Скорость нарастания: 0.3 В/мкс
• Ток смещения по входу: 40 нА
• Смещение по входу: 2 мВ
• Ток питания: 1 мА на канал
• Выходной ток: 40 мА
• Напряжение питания (мин.): 3 В
• Напряжение питания (макс.): 32 В
• Рабочая температура: -55°C ~ +125°C
• Монтаж: Сквозное отверстие
• Корпус: 8-CDIP

Возможные аналоги:

• LM358 (TI)
• LM2904 (TI)
• UA741 (TI)

Эти аналоги могут быть использованы в случаях, когда требования к температурным характеристикам или другим параметрам менее критичны.

Использование LM158J в вашей схеме гарантирует высокую точность и надежность благодаря его производительности и качеству компании Texas Instruments.
