Описание для LM148J/PB от Texas Instruments

Общее описание

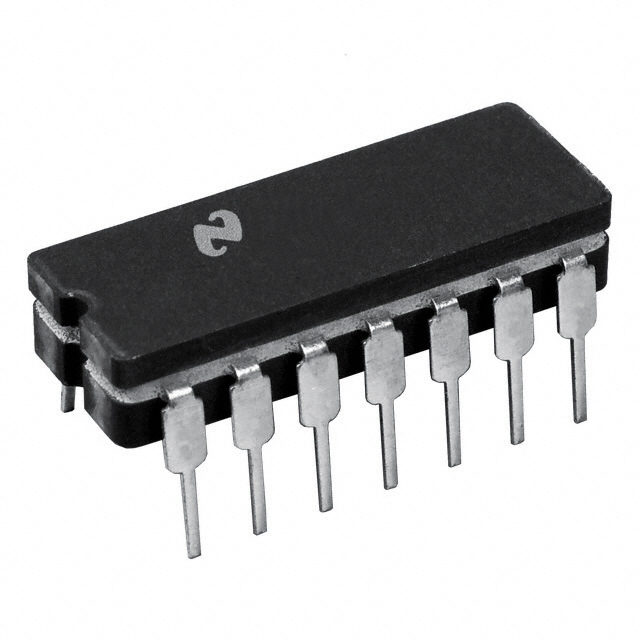

LM148J/PB - это операционный усилитель общего назначения с четырьмя независимыми усилителями, собранными в корпусе 14-CDIP. Основные преимущества данной микросхемы включают высокую стабильность и низкий уровень шумов, что делает её отличным выбором для различных применений в аналоговой электронике.

Преимущества

• Широкий диапазон напряжений питания: от 10 В до 44 В
• Низкое входное смещение напряжения: всего 1 мВ
• Высокая стабильность малошумящего усилителя: 30 нА ток смещения
• Четыре усилителя в одном корпусе: экономит место и снижает количество используемых компонентов

Недостатки

• Небольшая скорость нарастания: 0.5 В/мкс
• Ограниченная полоса пропускания: 1 МГц, что может быть недостаточно для высокочастотных приложений

Типовое использование

• Аналоговые вычислительные устройства
• Фильтры низких частот
• Инструментальные усилители
• Устройства обработки сигналов
• Автономные системы питания

Рекомендации по применению

• Использование в условиях низкого шума: Этот операционный усилитель идеально подходит для сенсоров и прецизионных измерительных приборов, где точность и низкий уровень шума являются критическими параметрами.
• Правильный выбор компонентов: Убедитесь, что все внешние компоненты подобраны таким образом, чтобы соответствовать электрическим характеристикам схемы для достижения наилучших результатов.
• Адекватное охлаждение: Обеспечьте хорошее охлаждение, особенно если устройство будет работать в температурных условиях, близких к максимальным.

Основные технические характеристики

• Тип усилителя: Общего назначения
• Количество усилителей: 4
• Скорость нарастания: 0.5 В/мкс
• Ширина полосы пропускания усилителя: 1 МГц
• Ток входного смещения: 30 нА
• Входное смещение напряжения: 1 мВ
• Ток питания: 2.4 мА (на канал)
• Выходной ток на канал: 25 мА
• Напряжение питания (мин): 10 В
• Напряжение питания (макс): 44 В
• Температурный диапазон работы: от -55°C до 125°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус / Форм-фактор: 14-CDIP (0.300", 7.62 мм)

Возможные аналоги

• LM324N: низкая стоимость и похожие характеристики, однако меньшая точность.
• CA3240E: исполнен с использованием двухарсенидных ПАВ, что обеспечивает лучшую производительность в некоторых специфичных приложениях.
• TL084CN: усилитель с низким уровнем шума и высокой скоростью нарастания, однако требует дополнительных компонентов для стабильной работы.

Подходящ использование LM148J/PB в различных аналоговых схемах может существенно повысить надежность и точность устройств.
