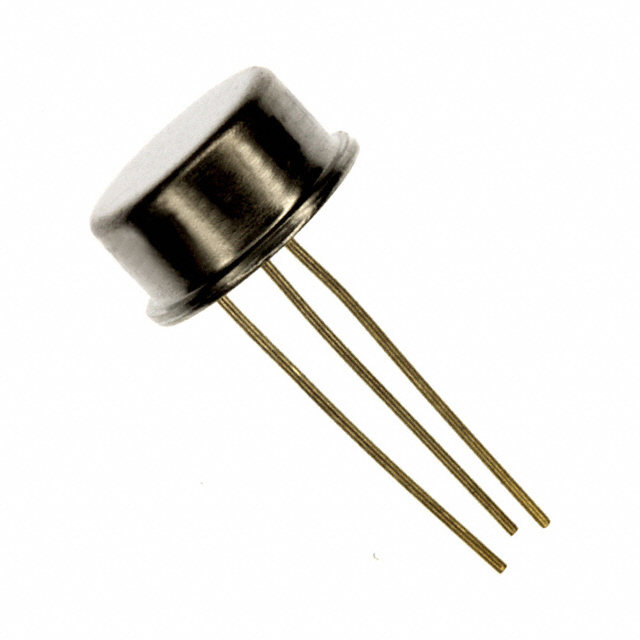

LM140LAH-5.0

LM140LAH-5.0 от Texas Instruments

Общее описание

LM140LAH-5.0 — это линейный стабилизатор напряжения с фиксированным выходным напряжением 5 В от Texas Instruments. Устройство обеспечивает стабильное выходное напряжение с максимальным током 100 мА при широком диапазоне входных напряжений до 35 В. Выполнен в металлическом корпусе TO-39, что делает его идеальным для применения в условиях высокой надежности и суровых окружающих условий.

Преимущества

• Высокое входное напряжение: Поддержка входного напряжения до 35 В.
• Низкий уровень шума: Высокий коэффициент подавления пульсаций питания (PSRR) — 72 дБ при 120 Гц.
• Простота использования: Фиксированное выходное напряжение 5 В не требует дополнительных внешних компонентов.
• Надежность: Защита от перегрева и короткого замыкания.

Недостатки

• Ограничение по току: Максимальный выходной ток 100 мА может быть недостаточен для некоторых применений.
• Высокое тепловыделение: Мощное тепловыделение при высоких входных напряжениях и больших выходных токах требует адекватного охлаждения.

Типовое использование

• Преобразование напряжений: Преобразование нестабильного входного напряжения в стабильное 5 В для питания микроконтроллеров и других цифровых схем.
• Регулирование источников питания: Поддержание стабильного напряжения в различных электронных устройствах и системах.
• Автомобильные системы: Использование в автомобильной электронике, где важна устойчивость и надежность работы в широком диапазоне температур.

Рекомендации по применению

• Пассивное охлаждение: Устанавливайте стабилизатор на радиатор или в местах с хорошей вентиляцией для отвода тепла.
• Конденсаторы фильтрации: Используйте входные и выходные фильтрующие конденсаторы для повышения стабильности и снижения пульсаций.
• Защита входа: Для защиты устройства от превышения максимального входного напряжения используйте защитные диоды или варисторы.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Фиксированный
• Количество регуляторов: 1
• Максимальное входное напряжение: 35 В
• Фиксированное выходное напряжение: 5 В
• Максимальное напряжение спадания: 2 В при 1 А
• Выходной ток: до 100 мА
• Ток покоя (Quiescent Iq): 3 мА
• Максимальный ток потребления: 4.5 мА
• Коэффициент подавления пульсаций (PSRR): 72 дБ при 120 Гц
• Функции защиты: Защита от перегрева, короткого замыкания
• Рабочая температура: от -55°C до +125°C
• Тип монтажа: Сквозной монтаж (Through Hole)
• Корпус: Металлический корпус TO-39

Возможные аналоги

• LM7805: Линейный стабилизатор с фиксированным выходным напряжением 5 В от различных производителей.
• MC7805: Аналогичный стабилизатор от ON Semiconductor.
• LM2940: Стабилизатор с низким падением напряжения (LDO) от Texas Instruments.

Это стабилизатор LM140LAH-5.0 от Texas Instruments станет надежным выбором для создания стабильных источников питания в различных электронных схемах и системах.
