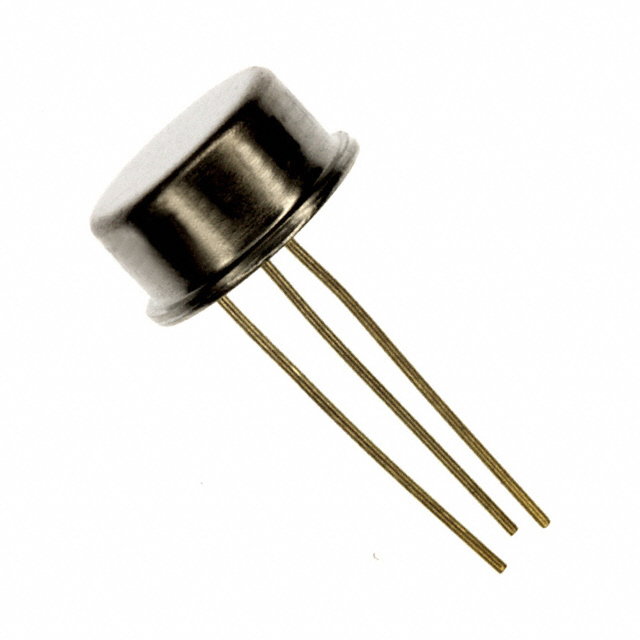

LM140LAH-12

LM140LAH-12 от Texas Instruments

Общее описание

LM140LAH-12 — это линейный стабилизатор напряжения, который предлагает фиксированное выходное напряжение 12 В и максимальный выходной ток до 100 мА. Компонент выполнен в корпусе TO-205AD (TO-39-3), что обеспечивает высокую термическую устойчивость и надежное охлаждение при работе.

Преимущества

• Надежность: Стабильная работа при изменениях входного напряжения и нагрузочного тока.
• Термозащита: Встроенная защита от перегрева и короткого замыкания повышает надежность устройства.
• Низкие шумы: Высокий коэффициент подавления пульсаций питания (PSRR) для минимизации шумов.

Недостатки

• Ограниченный ток: Максимальный выходной ток в 100 мА может быть недостаточным для некоторых применений.

Типовое использование

• Источник питания для аналоговых схем: Преобразование нестабильного входного напряжения в стабильное 12 В, например, для операционных усилителей или других чувствительных к питанию компонентов.
• Применения в аудиоаппаратуре: Обеспечение стабильного напряжения для схем обработки аудиосигналов с целью минимизации шумов.
• Лабораторные источники питания: Использование в регулируемых источниках питания для лабораторных экспериментов.

Рекомендации по применению

• Теплоотводы: При использовании устройства в приложениях с высокой мощностью потребления рекомендуется использование достаточных теплоотводов для предотвращения перегрева.
• Защита от перенапряжения: Для увеличения сроков службы компонента рекомендуется предусмотреть защитные схемы на входе.

Основные технические характеристики

• Входное напряжение (макс): 35 В
• Выходное напряжение (фиксированное): 12 В
• Максимальный выходной ток: 100 мА
• Ток покоя: 3 мА
• Максимальное напряжение падения: 2 В при 1А
• Коэффициент подавления пульсаций питания (PSRR): 72 дБ (120 Гц)
• Рабочий температурный диапазон: -55°C до +125°C
• Корпус: TO-205AD (TO-39-3) металлический корпус

Возможные аналоги

• LM7812: Типичный стабилизатор на 12 В с более высоким выходным током (до 1,5 А).
• LM340-12: Еще один фиксированный стабилизатор на 12 В с похожими характеристиками.
• UA7812: Альтернативный стабилизатор от Texas Instruments с фиксированным выходным напряжением 12 В.

Выбирайте LM140LAH-12 от Texas Instruments для вашего следующего проекта, если вам нужно стабильное и надежное напряжение 12 В при выходном токе до 100 мА.
