LM137H

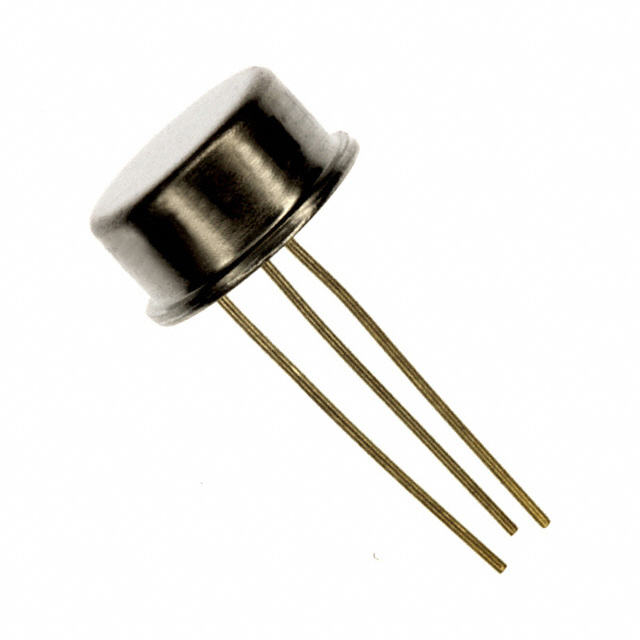

LM137H от Texas Instruments

Общее Описание

LM137H – это регулируемый линейный стабилизатор напряжения с отрицательным выходом от компании Texas Instruments. Этот компонент способен обеспечивать стабильное выходное напряжение в пределах от -1,2 В до -37 В и поддерживает выходной ток до 1,5 А. Применяется в приложениях, где требуется надежная и эффективная стабилизация напряжения с отрицательной полярностью.

Преимущества

• Широкий диапазон выходного напряжения: Позволяет настраивать выходное напряжение от -1,2 В до -37 В, что делает его универсальным для различных приложений.
• Высокая надежность: Защита от короткого замыкания, перегрева и перегрузки по току.
• Простота использования: Удобная настройка выходного напряжения с помощью внешних резисторов.
• Высокое значение PSRR: Понижает влияние входного напряжения на стабильность выходного напряжения.

Недостатки

• Требование радиатора: Для отвода тепла и обеспечения надежной работы на высоких токах может потребоваться дополнительный радиатор.
• Отрицательная полярность: Не подходит для приложений, где требуется положительное стабилизированное напряжение.

Типовое Использование

• Питание аналоговых систем
• Стабилизация напряжения в источниках питания
• Регулировка напряжения в лабораторных источниках

Рекомендации по Применению

• Для стабильной работы используйте внешний радиатор при токах близких к максимальным значениям.
• Подберите резисторы высокого качества для настройки выходного напряжения.
• Обеспечьте адекватную фильтрацию входного напряжения для минимизации пульсаций.

Основные Технические Характеристики

• Диапазон входного напряжения: До -40 В
• Диапазон выходного напряжения: -1,2 В до -37 В
• Максимальный выходной ток: 1,5 А
• PSRR (120 Гц): 66 дБ
• Тип корпуса: TO-3
• Температурный диапазон работы: -55°C ~ +150°C
• Защита: Защита от короткого замыкания, перегрева, перегрузки по току

Возможные Аналоги

• LM337T – аналогичный регулируемый линейный стабилизатор с отрицательным выходом, выпускаемый в корпусе TO-220.
• LT3080 – линейный регулятор с низкими уровнями шума и аналогичными электрическими характеристиками.
• MC79L15AC – 3-выводной линейный стабилизатор отрицательного напряжения от ON Semiconductor.

Используя LM137H от Texas Instruments, вы получаете высоконадежный и гибкий стабилизатор с широким диапазоном регулировки и прочными механизмами защиты.
