LM137H/NOPB

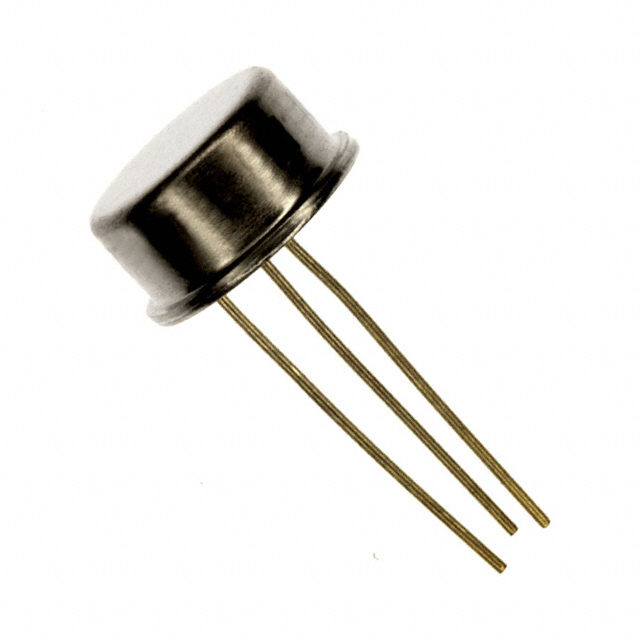

LM137H/NOPB от Texas Instruments

Общее описание

LM137H/NOPB принадлежит к семейству линейных напряженческих регуляторов производства Texas Instruments. Этот регулируемый отрицательный линейный регулятор обеспечивает стабилизацию напряжения в диапазоне от -1.2 В до -37 В при выходном токе до 1.5 А. Устройство выполнено в корпусе TO-3, что улучшает его тепловую производительность и надежность.

Преимущества

• Широкий диапазон выходного напряжения: Подходит для различных задач стабилизации напряжения.
• Высокая нагрузочная скважинность: Обеспечивает до 1.5 А выходного тока.
• Превосходная термозащита: Имеет встроенные защиты от перегрева и короткого замыкания.
• Низкий уровень шума: Хорошая фильтрация подавления пульсаций входного источника напряжения.
• Исполнение в корпусе TO-3: Обеспечивает улучшенное выделение тепла и высокую надежность.

Недостатки

• Большие габариты корпуса: Корпус TO-3 требует больше места на плате, что может быть критично для компактных устройств.
• Ограниченная эффективность: Как и все линейные регуляторы, LM137H/NOPB менее эффективен по сравнению с импульсными регуляторами, особенно при значительной разнице между входным и выходным напряжениями.

Типовое использование

• Стабилизация напряжения в электронных схемах
• Питание для аналоговых и цифровых цепей
• Регуляция напряжения в лабораторных источниках питания
• Автомобильные приложения
• Регулируемые источники напряжения и тока

Рекомендации по применению

• Обеспечьте достаточное охлаждение, особенно при больших токах нагрузки, чтобы избежать перегрева.
• Используйте качественные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) на входе и выходе для улучшения стабильности.
• Следите за падением напряжения на входе, чтобы не перейти порог минимального рабочего напряжения.

Основные технические характеристики

• Конфигурация выхода: Отрицательная
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: -40 В
• Минимальное/фиксированное выходное напряжение: -1.2 В
• Максимальное выходное напряжение: -37 В
• Выходной ток: до 1.5 А
• Теплозащита: Да
• Защита от короткого замыкания: Да
• Диапазон рабочих температур: от -55°C до +150°C
• Корпус устройства: TO-205AD, TO-39-3 Metal Can
• Тип монтажа: сквозное отверстие (Through Hole)

Возможные аналоги

• LM337T: Аналог от того же производителя, но в корпусе TO-220.
• L7912CV: Аналогичный линейный регулятор от STMicroelectronics.

Этот линейный регулятор напряжения идеально подходит для различных задач, требующих стабильного отрицательного напряжения.
