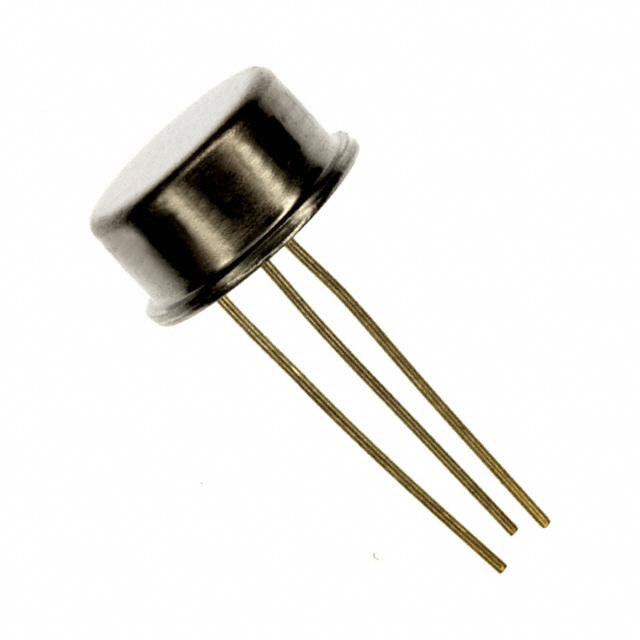

LM120H-5.0 от Texas Instruments

Общее описание

LM120H-5.0 - это фиксированный линейный стабилизатор напряжения с отрицательной полярностью, производимый компанией Texas Instruments. Этот компонент предназначен для обеспечения стабильного выхода напряжения -5V с током до 1.5A. Корпус устройства выполнен в стандартном TO-39, что обеспечивает надежное тепловое управление и механическую устойчивость.

Преимущества

• Высокая точность стабилизации: LM120H-5.0 обеспечивает точное выходное напряжение с минимальными отклонениями.
• Высокий выходной ток: Максимальный выходной ток достигает 1.5A, что позволяет использовать компонент в мощных схемах.
• Надежность: Традиционно высокое качество от Texas Instruments гарантирует долгий срок службы и надежность работы.
• Широкий температурный диапазон: Работоспособность в диапазоне температур от -55°C до +150°C обеспечивает универсальность применения в различных условиях.

Недостатки

• Ограниченная мощность рассеивания: Возможные проблемы с рассеиванием тепла при максимальных нагрузках, что требует использования дополнительного охлаждения.

Типовое использование

• Стабилизация напряжения в силовых цепях с отрицательной полярностью.
• Источники питания для аналоговых схем, требующих стабильного отрицательного напряжения.
• Прецизионные схемы управления, где требуется отрицательное стабилизированное напряжение.

Рекомендации по применению

• Установите соответствующий радиатор для обеспечения необходимого теплового режима при высоких токах нагрузки.
• Используйте соответствующие фильтрующие конденсаторы на входе и выходе для минимизации возможных шумов и пульсаций.

Основные технические характеристики

• Выходное напряжение: -5V
• Максимальный выходной ток: 1.5A
• Температурный диапазон работы: от -55°C до +150°C
• Тип корпуса: TO-39
• Точность выходного напряжения: ±2% при номинальной нагрузке и температуре

Возможные аналоги

• LM320-5.0 от Texas Instruments
• MC7905 от ON Semiconductor
• L7905 от STMicroelectronics

Заключение

LM120H-5.0 от Texas Instruments - это высококачественный фиксированный линейный стабилизатор напряжения с отрицательной полярностью, идеально подходящий для различного рода электроники, требующей надежного и стабильного питания. Его особенности, такие как высокая точность и большой диапазон рабочих температур, делают его отличным выбором для многих приложений.
