LM120H-12

LM120H-12 от Texas Instruments

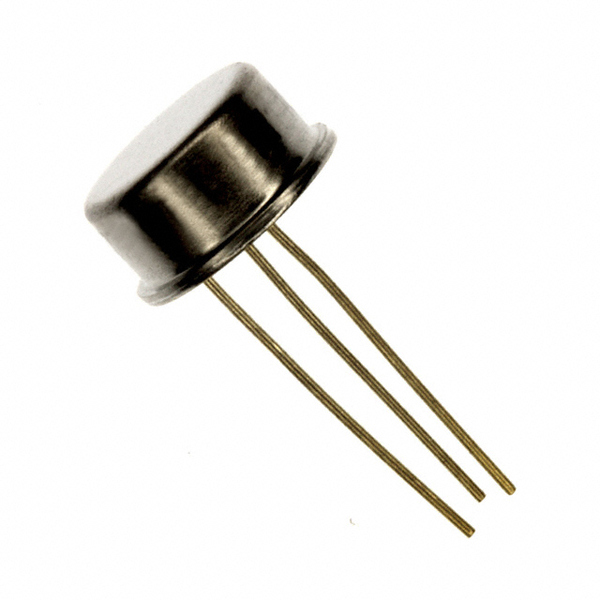

Описание LM120H-12 — это линейный стабилизатор напряжения с фиксированным отрицательным выходом на -12V. Этот компонент предназначен для регулирования отрицательного напряжения, обеспечивая стабильный выход даже при изменениях входного напряжения. Он выпускается компанией Texas Instruments и поставляется в корпусе TO-39.

Преимущества

• Фиксированное выходное напряжение: обеспечивает стабильное выходное напряжение -12V, что упрощает проектирование и исключает необходимость в дополнительных настройках.
• Высокая надежность: благодаря продвинутым функциям защиты, таким как защита от перегрева.
• Широкий диапазон температур: операционная температура от -55°C до 150°C делает его подходящим для суровых условий эксплуатации.

Недостатки

• Ограниченный выходной ток: выходной ток ограничен 200мА, что может быть недостаточным для некоторых приложений.
• Фиксированное напряжение: отсутствие возможности регулирования выходного напряжения может ограничивать варианты применения.

Типовое использование

• Питание аналоговых схем.
• Регулирование напряжения в коммуникационных системах.
• Индустриальные и коммерческие источники питания.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (-15V до -32V) для надежной работы.
• Расположите компонент так, чтобы обеспечить хорошее тепловыделение, тем самым предотвращая перегрев.
• Обеспечьте адекватные фильтры и конденсаторы для стабилизации и фильтрации выходного напряжения.

Основные технические характеристики

• Тип выходного напряжения: Фиксированное
• Количество регуляторов: 1
• Максимальное входное напряжение: -32V
• Фиксированное выходное напряжение: -12V
• Выходной ток: 200mA
• Ток покоя: 1mA
• Коэффициент подавления пульсаций питания (PSRR): 64dB при 120Hz
• Операционная температура: от -55°C до 150°C
• Корпус: TO-39 (TO-205AD)

Возможные аналоги

• LM337: Регулируемый отрицательный линейный регулятор напряжения от Texas Instruments, если требуется регулировка выходного напряжения.
• UA78_N12CKCS: Стабилизатор аналогичного типа с фиксированным выходом от других производителей.

LM120H-12 является отличным выбором, когда требуется надежное и стабильное отрицательное напряжение. Этот компонент от Texas Instruments обеспечивает отличные характеристики и надежность, что делает его подходящим для широкого диапазона применений в электронике.
