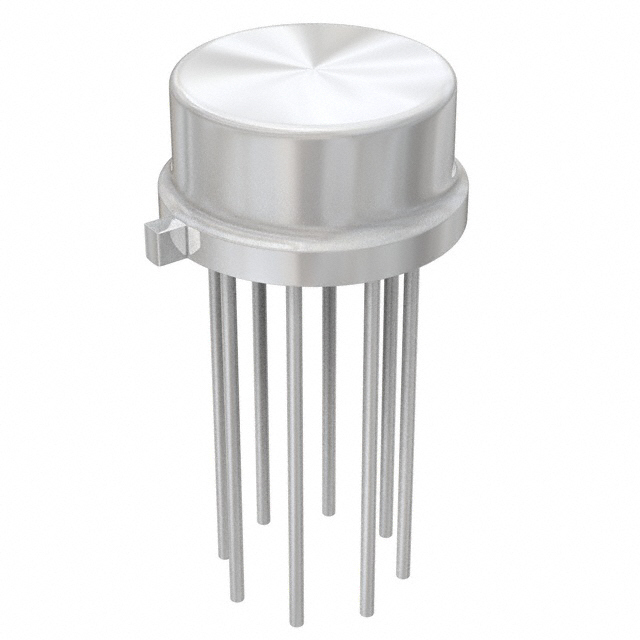

LM119H

Описание LM119H от Texas Instruments

Общее описание: LM119H - это высокоскоростной, двойной операционный компаратор, произведенный компанией Texas Instruments. Устройство предназначено для обеспечения низкого времени задержки и точности в широком диапазоне систем. Компаратор имеет открытый коллектор и поддерживает как однополярное, так и двухполярное питание.

Преимущества:

• Высокая скорость работы с малым временем задержки (пропагация сигнала).
• Широкий диапазон входного смещения и входного напряжения.
• Высокая точность измерений и стабильность параметров.
• Поддержка как однополярного, так и двухполярного питания.
• Наличие двойного компаратора в одном корпусе, что экономит место на плате.

Недостатки:

• Может потребоваться схема для защиты от возможных скачков входного напряжения.
• В некоторых случаях требуется дополнительное охлаждение при предельных нагрузках.

Типичное использование:

• Быстрые системы аналоговой обработки сигналов.
• Осцилляторы и генераторы сигналов.
• Системы обратной связи в силовой электронике.
• Аналого-цифровые преобразователи.
• Схемы с временным определением событий.

Рекомендации по применению:

• Обеспечьте адекватное охлаждение для предотвращения перегрева при работе в максимальных режимах.
• Используйте стабилизированные источники питания для минимизации помех и отклонений.
• Впечатляющие характеристики LM119H делают его идеальным выбором для приложений, требующих высокой скорости отклика и точности.

Основные технические характеристики:

• Тип компаратора: Общего назначения
• Количество элементов: 2
• Выходной тип: Открытый коллектор
• Рабочее напряжение питания: 5В ~ 36В, ±2.5В ~ ±18В
• Максимальное входное смещение: 4 мВ (при ±15В)
• Максимальный входной ток смещения: 0.5 μА (при ±15В)
• Типичный выходной ток: 25 мА
• Максимальный ток покоя: 11.5 мА
• Корпус: TO-100-10 металлический
• Тип монтажа: Сквозное отверстие
• Рабочая температура: -55°C ~ 125°C

Возможные аналоги:

• LM193 от Texas Instruments
• LM293 от Texas Instruments
• LT1011 от Analog Devices

Используйте LM119H для создания надежных и высокопроизводительных систем, обеспечивающих быстрые и точные сравнения аналоговых сигналов.
