LM109H

Описание компонента LM109H от Texas Instruments

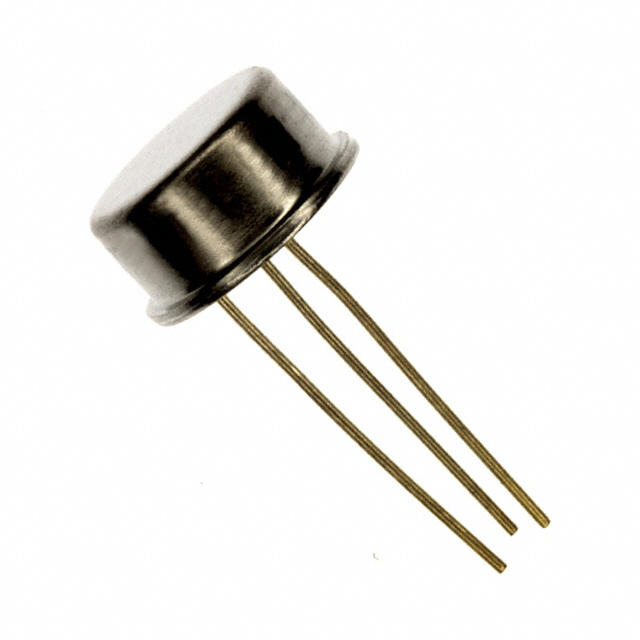

LM109H — это линейный стабилизатор напряжения производства Texas Instruments, предназначенный для создания стабильного напряжения питания в электронных схемах. Корпус устройства выполнен в металлокерамическом корпусе типа TO-205AD (TO-39).

Общее описание

LM109H представляет собой аналоговый линейный стабилизатор напряжения с фиксированным выходным напряжением 5.05В, способный обеспечивать выходной ток до 200 мА. Данный стабилизатор обладает высокими показателями стабилизации и надежности, что делает его идеальным для различных применений, где требуется стабильное напряжение.

Преимущества

• Высокая точность стабилизации напряжения: Стабилизатор обеспечивает выходное напряжение с минимальным отклонением.
• Защита от перегрева и перегрузки по току: Встроенные механизмы защиты продлевают срок службы устройства.
• Низкая величина выходного шума: Обеспечивает минимальный уровень помех в цепи питания.
• Простота использования: Легко интегрируется в схемы благодаря стандартному корпусу TO-39 и минимальному количеству внешних компонентов.

Недостатки

• Относительно низкий выходной ток: Максимальный выходной ток ограничен 200 мА.
• Энергопотребление: Возможен расход энергии в виде тепла при больших токах и больших разностях напряжений входа и выхода.

Типовое использование

• Питание микроконтроллеров и цифровых схем
• Аудио и видеотехника
• Медицинское оборудование
• Телекоммуникационное оборудование
• Измерительные устройства

Рекомендации по применению

• Обеспечьте достаточное охлаждение устройства, особенно в условиях высоких токов и при большой разнице напряжений входа и выхода.
• Используйте конденсаторы на входе и выходе для улучшения стабильности напряжения.
• Внимательно следите за номинальными параметрами, чтобы избегать перегрузки устройства.

Основные технические характеристики

• Входное напряжение (макс.): 25В
• Выходное напряжение: 5.05В (фиксированное)
• Выходной ток: 200 мА (макс.)
• Потребляемый ток (Iq): 5.2 мА
• Режим работы: -55°C ~ 150°C (температурный диапазон)
• Корпус: TO-205AD, TO-39-3
• Встроенная защита: Защита от перегрузки по току, защита от перегрева

Возможные аналоги

• LM340-5.0 от Texas Instruments
• 7805 от различных производителей
• L78S05CV от STMicroelectronics

LM109H — надежный выбор для создания стабилизированных источников питания, где требуется высокое качество и надежность.
