LM109H/NOPB

LM109H/NOPB от Texas Instruments

Общее описание

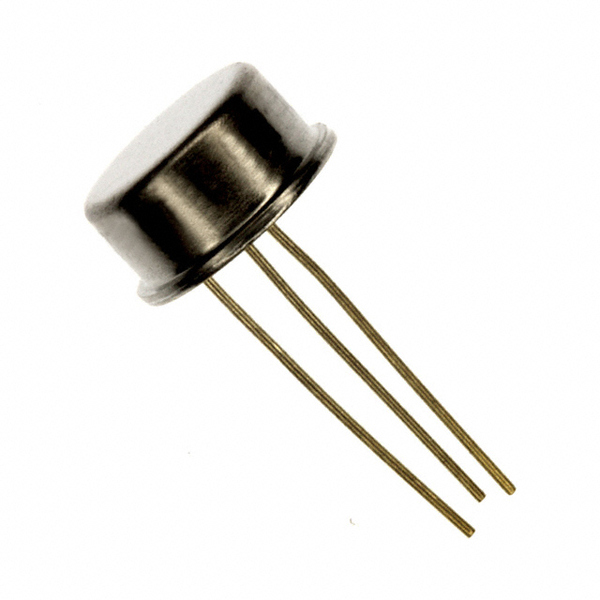

LM109H/NOPB — это линейный регулятор напряжения, разработанный компанией Texas Instruments. Этот компонент обеспечивает надежное стабилизированное напряжение 5.05 В и подходит для широкого спектра приложений. Он представлен в корпусе TO-205AD (TO-39-3) с тремя выводами, что делает его удобным для монтажа на плату.

Преимущества

• Высокая стабильность: Обеспечивает стабильное выходное напряжение 5.05 В с минимальными колебаниями.
• Широкий диапазон входного напряжения: Поддерживает до 25 В на входе.
• Надежная защита: Встроенные защиты от перегрузки по току и перегрева позволяют избежать повреждений из-за неправомерных условий работы.
• Простота использования: Фиксированное выходное напряжение устраняет необходимость в дополнительной настройке.

Недостатки

• Ограниченный ток выхода: Максимальный выходной ток составляет 200 мА, что может быть недостаточно для высокоэнергетических приложений.
• Относительно высокий индуцированный ток: Ток покоя составляет 5.2 мА, что может быть значимо для батарейных приложений.

Типовое использование

• Преобразователи питания: Подходит для использования в схемах облуживания стабильного напряжения питания для микропроцессоров и других чувствительных элементов.
• Блоки питания: Используется в составе блоков питания для обеспечения стабильного напряжения.
• Промышленные и потребительские устройства: Применяется в различных электронных устройствах, требующих стабильного питания.

Рекомендации по применению

• Теплоотвод: Учитывая ограничение по максимальному току и возможные тепловыделения, рекомендуется обеспечить достаточное охлаждение или использовать теплоотводы для стабильной работы в требующих условиях.
• Мин. входное напряжение: для обеспечения стабильного выходного напряжения используйте входное напряжение, на 2-3 В выше выходного.

Основные технические характеристики

• Максимальное входное напряжение: 25 В
• Фиксированное выходное напряжение: 5.05 В
• Максимальный выходной ток: 200 мА
• Ток покоя (Iq): 5.2 мА
• Максимальный ток питания: 10 мА
• Диапазон рабочих температур: -55°C ~ 150°C
• Корпус: TO-205AD (TO-39-3) Metal Can
• Защита: Перегрузка по току, перегрев

Возможные аналоги

• LM340T-5: Аналогичный линейный регулятор с таким же выходным напряжением и схожими характеристиками.
• 7805: Широкодоступный стабилизатор напряжения с выходным напряжением 5 В и большей максимальной нагрузкой.

Этот компонент идеально подходит для многих задач благодаря надежной работе и простоте интеграции в различные схемы.
